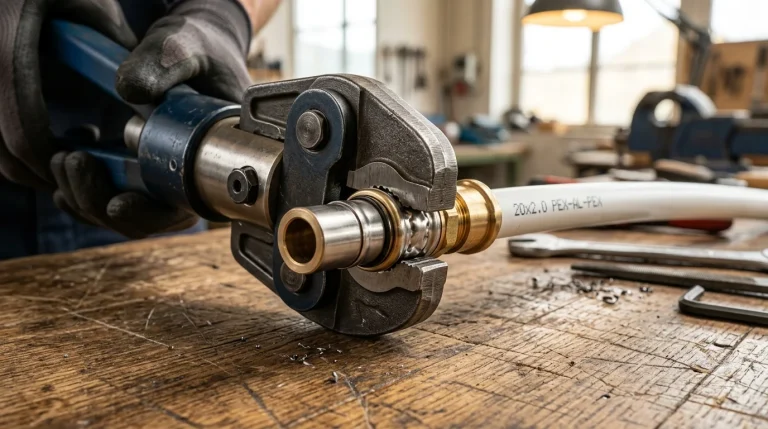

آموزش کار با دستگاه پرس لوله ۵ لایه و نکات جلوگیری از نشتی اتصالات

اجرای اصولی پرس لوله ۵ لایه مستلزم سه گام اساسی شامل برش مقطع با قیچی تیز، کالیبراسیون و پخ‌زدن سر لوله با برقوزن، و پرس یکنواخت با فک استاندارد TH است. رعایت عمق ورود لوله در پنجره دید حلقه استیل، ضامن آب‌بندی مادام‌العمر تا فشار ۱۶ بار و دمای ۹۵ درجه در سیستم‌های تأسیساتی مدرن خواهد بود. هرگونه سهل‌انگاری در پخ‌زدن سر لوله یا اعمال پرس دوگانه، ریسک نشتی‌های پرهزینه زیرکار را به شدت بالا می‌برد.

حتماً زمانی که این مقاله را باز کرده‌اید، به دنبال یادگیری اصولی نحوه کار با دستگاه‌های پرس لوله‌های تلفیقی، انتخاب فک منطبق با برند لوله و جلوگیری از خسارت‌های فاجعه‌بار نشتی آب در زیر سرامیک و بتن ساختمان هستید. لوله‌کشی با اتصالات پرسی سریع‌ترین، سبک‌ترین و مطمئن‌ترین متد تأسیساتی روز دنیاست؛ اما این روش هیچ خطایی را در مرحله پرس‌کاری نمی‌پذیرد. کارشناسان باسابقه بازرگانی آرن تجارت مسعودی در این راهنمای جامع، تمامی تکنیک‌های کارگاهی، تفاوت ابزارهای دستی و شارژی و استانداردهای بین‌المللی DIN و مبحث ۱۶ را در اختیار شما قرار می‌دهند. پس همراه ما باشید… 👇

دستگاه پرس لوله پنج لایه چیست و چه تفاوتی با اتصالات کوپلی دارد؟

در مبحث تأسیسات مکانیکی ساختمان، فرآیند اتصال با دستگاه‌های پرسی به عنوان سریع‌ترین و مطمئن‌ترین روش اتصال دائم در خطوط آبرسانی سرد و گرم شناخته می‌شود. دستگاه پرس ابزاری مکانیکی، هیدرولیکی یا الکتروهیدرولیکی مجهز به فک‌های فولادی سخت‌کاری شده است که با اعمال نیروی متمرکز چندین تنی، حلقه استیل اتصال را به طور یکنواخت بر روی دیواره چندلایه لوله و ماسوره برنجی فشرده می‌سازد. در این مکانیزم، تغییر شکل پلاستیک و دائمی حلقه استیل، پیوندی ناگسستنی ایجاد می‌کند که مقاومت کششی آن حتی از خود لوله فراتر می‌رود.

برای درک بهتر ماهیت این اتصال، می‌توان آن را به پرچ‌های هوانوردی تشبیه کرد؛ همان‌طور که پرچ فولادی پس از اعمال ضربه هیدرولیکی دیگر باز نمی‌شود و بخشی از بدنه یکپارچه سازه می‌گردد، اتصال پرسی پنج‌لایه نیز پس از قفل شدن فک، به اتصالی یکپارچه و غیرقابل دمونتاژ تبدیل می‌شود. این ویژگی در نقطه مقابل اتصالات مهره‌ماسوره‌ای یا کوپلی قرار دارد که با رزوه برنجی و چنگانه مهار می‌شوند و در اثر لرزش پمپ یا تنش‌های انبساطی ممکن است دچار افت فشردگی شوند.

در سیستم‌های کوپلی قدیمی، لوله‌کش ناچار است هر مهره برنجی سنگین را با دو آچار فرانسه بزرگ سفت کند که در فضاهای محدود کلکتوری یا داکت‌های باریک کاری فرساینده است. علاوه بر این، مصرف برنج در اتصالات کوپلی بسیار بیشتر بوده و قیمت تمام‌شده اقلام تأسیساتی را به طرز چشمگیری بالا می‌برد. سیستم پرسی نوین با حذف مهره‌های حجیم و استفاده از استیل ضدزنگ ۳۰۴، علاوه بر کاهش هزینه خرید، وزن بار مرده سازه را کاهش داده و راندمان اجرای روزانه تیم لوله‌کشی را چند برابر می‌نماید.

مقایسه انواع ابزار پرس لوله‌های پنج‌لایه؛ دستی، هیدرولیک و شارژی

تجربه بیش از دو دهه فعالیت تخصصی ما در بازرگانی آرن تجارت مسعودی نشان می‌دهد که تسلط بر فرآیند پرس لوله ۵ لایه و آشنایی با قلق‌های کار با ابزارهای هیدرولیک، تمایز اصلی یک استادکار حرفه‌ای با مجریان کم‌تجربه است. دستگاه‌های پرس موجود در بازار ایران از نظر مکانیزم اعمال نیرو به سه دسته اصلی تقسیم می‌شوند که هر یک مزایا و محدودیت‌های ویژه‌ای دارند:

۱. دستگاه پرس دستی مکانیکی (اهرمی)

دستگاه‌های دستی با تکیه بر مکانیزم اهرمی دنده‌ای و بازوهای کشویی تلسکوپی عمل می‌کنند. این تجهیزات برای پروژه‌های کوچک ویلایی، خرده‌کاری‌ها و لوله‌کشی‌های سایز ۱۶ و ۲۰ میلی‌متر بسیار محبوب هستند؛ چرا که وزن سبکی دارند و نیازمند روغن هیدرولیک یا باتری شارژی نیستند. با این وجود، کار با آنها در سایزهای ۲۵ و ۳۲ میلی‌متر به نیروی عضلانی بسیار بالایی نیاز دارد و در گوشه‌های سقف کاذب، باز کردن کامل بازوهای اهرم برای اجرای عملیات چالش‌برانگیز خواهد بود.

۲. دستگاه پرس هیدرولیکی دستی لوله

پرس‌های هیدرولیکی مجهز به مخزن روغن و سیلندر رفت و برگشتی هستند. اپراتور با چند بار فشردن اهرم محرک، نیروی یکنواخت ۵ الی ۶ تن را به فک فولادی تزریق می‌کند. کله‌گی این دستگاه‌ها غالباً قابلیت چرخش کامل ۳۶۰ درجه دارد که قدرت مانور بی‌نظیری در داکت‌های باریک و رایزرهای شلوغ به ارمغان می‌آورد. این ابزار برای سایزهای ۱۶ تا ۳۲ میلی‌متر، مطمئن‌ترین همراه لوله‌کشان سراسر ایران به شمار می‌رود.

۳. دستگاه پرس شارژی و برقی (الکتروهیدرولیک)

پرس‌های شارژی مدرن‌ترین تجهیزات تأسیساتی جهان به شمار می‌روند. یک موتور براش‌لس قدرتمند ۱۸ ولت متصل به میکروپمپ فشار قوی، تنها با فشردن یک کلید ماشه‌ای ظرف ۳ تا ۵ ثانیه فرآیند را با نیروی مهندسی‌شده ۳۲ کیلونیوتن به اتمام می‌رساند و فک‌ها به صورت خودکار باز می‌شوند. این دستگاه‌ها برای پروژه‌های عظیم انبوه‌سازی و سایزهای قطور ۴۰، ۵۰ و ۶۳ میلی‌متر گزینه‌ای بی‌بدیل هستند، گرچه نیازمند سرمایه‌گذاری اولیه بیشتری می‌باشند.

راهنمای عملی گام‌به‌گام مراحل پرس‌کاری و خطاهای خطرناک نصابان

در این بخش همراه کارشناسان آرن تجارت باشید تا قدم‌به‌قدم متدهای استاندارد و مراحل فنی پرس لوله ۵ لایه را بررسی کنیم تا مدار لوله‌کشی ساختمان بدون کوچک‌ترین افت فشار یا نم‌زدگی آب‌بندی شود. تجربیات میدانی نشان می‌دهد که دقت در مراحل مقدماتی، ضامن موفقیت در آزمایش‌های فشار آب خواهد بود:

1. برش دقیق مقطع لوله با زاویه قائمه: لوله را همیشه با استفاده از قیچی گیوتینی تیز یا لوله‌برهای غلطکی دورانی به صورت کاملاً عمود (۹۰ درجه) برش دهید. استفاده از اره‌دستی فلزبر مطلقاً ممنوع است؛ زیرا پلیسه‌های تیز بر جای می‌گذارد و سطح تماس را ناهموار می‌سازد.
2. کالیبراسیون و پخ‌زنی لبه داخلی (Chamfering): پس از برش، مقطع لوله به دلیل فشار تیغه اندکی بیضی می‌شود. با استفاده از کالیبراتور سه شاخه استاندارد منطبق بر سایز لوله، ابزار را با چرخاندن ملایم در جهت عقربه‌های ساعت وارد لوله کنید. تیغه الماسه کالیبراتور لبه داخلی لوله را به زاویه ۴۵ درجه پخ می‌زند و قطر داخلی را کاملاً دایره‌ای می‌سازد.
3. کنترل اورینگ‌ها و جا زدن در ماسوره: پیش از اتصال، سلامت اورینگ‌های دوگانه EPDM ماسوره را بررسی کنید. لوله را به صورت مستقیم و بدون زاویه به درون ماسوره هل دهید تا جایی که مقطع لوله از درون سوراخ‌های بازرسی استیل کاملاً مشاهده شود.
4. قفل کردن فک و تکمیل کورس فشار: فک تیپ TH دستگاه را دور حلقه استیل قرار دهید، به طوری که لبه هدایت‌کننده فک روی شیار مشخص حلقه بنشیند. سپس اهرم یا کلید هیدرولیک را تا رسیدن به انتهای کورس و اتصال کامل دو لبه فک فشار دهید.
5. آزمون هیدرواستاتیک مدار طبق مقررات: پس از اتمام اتصالات و تثبیت لوله‌ها با بست‌های استاندارد، سیستم را با آب پر کرده، هواگیری دقیق انجام دهید و توسط پمپ دستی تست، فشار مدار را به ۱۰ بار رسانده و به مدت ۲۴ ساعت افت مانومتر را ارزیابی کنید.

✅ مزایای انتخاب تجهیزات و اتصالات نیوپایپ در آرن تجارت مسعودی:

• ✅ اصالت شمش آلیاژی برنج MS58: اتصالات پرسی اصل با برنج سنگین، مقاومت مکانیکی استثنایی در برابر ضربات قوچ و فشارهای ناگهانی شبکه آب دارند.
• ✅ اورینگ‌های نسوز EPDM با مقاومت ۱۱۰ درجه: واشرهای آب‌بندی در برابر حرارت بالای مدار شوفاژ و املاح رسوبی آب کاملاً پایدار باقی می‌مانند.
• ✅ حلقه استیل ۳۰۴ ضدزنگ با نشانگر چشمی: استیل مرغوب مانع از خوردگی گالوانیکی در محیط‌های مرطوب کف ساختمان می‌گردد.
• ✅ پشتیبانی فنی و تأمین عمده با تخفیف رسمی: ارائه پیش‌فاکتور رسمی، ضمانت بیمه معتبر شرکتی و ارسال فوری به تمام نقاط کشور از انبار اصفهان.

برای آشنایی جامع با رفتار لوله‌های پلیمری در سیستم‌های گرمایشی، پیشنهاد می‌کنیم حتماً مقاله تخصصی تفاوت لوله ۵ لایه با لوله سبز را در سایت آرن تجارت مطالعه فرمایید.

۱. تطبیق فک دستگاه و اتصالات پرسی با لوله‌های نیوپایپ و نونام پایپ در آرن تجارت

کیفیت و آب‌بندی نهایی حلقه استیل اتصال پرسی، وابستگی مستقیمی به تلرانس دقیق ضخامت جداره لوله و لایه آلومینیوم میانی دارد. در فروشگاه آرن تجارت مسعودی، بهترین برندهای استاندارد در گروه لوله‌های ۵ لایه و اتصالات تأسیساتی عرضه می‌شوند. هنگام اجرای شبکه‌های آب مصرفی و رادیاتور با لوله پنج لایه PEX-AL-PEX نیوپایپ سایز ۲۰ یا لوله پنج لایه PERT-AL-PERT نیوپایپ سایز ۲۰ از خانواده لوله نیوپایپ، استفاده از قالب‌های استاندارد پروفیل TH یا U، لبه پلاستیکی سفیدرنگ حلقه نشیمنگاه را به عنوان عایق گالوانیکی میان آلومینیوم لوله و برنج اتصال حفظ می‌کند.

۲. نکات کلیدی کالیبراسیون، رگلاژ پیچ فک و سرویس دوره‌ای ابزارآلات پرس

در پروژه‌های انبوه‌سازی که صدها شاخه لوله پنج لایه نونام پایپ سایز ۲۰ از دسته نونام پایپ به صورت روزانه پرس‌کاری می‌شوند، لق شدن پین‌های فک یا کثیف شدن شیار داخل لقمه‌های چدنی باعث می‌شود دو نیم‌دایره فک در پایان کورس به طور کامل به هم نرسند و یک لبه تیز (پله) روی استیل ایجاد شود. همواره در پایان هر شیفت کاری، داخل قالب‌ها را با فرچه سیمی نرم از براده و گردوخاک پاک کرده و پین‌های مفصلی را روغن‌کاری نمایید. همچنین برای تهیه لقمه‌ها و تجهیزات جانبی می‌توانید بخش ابزارآلات تأسیساتی سایت را بررسی کنید.

۳. پروتکل تست فشار هیدرواستاتیک (تست ۱۵ بار) پیش از بتن‌ریزی کف

هرگز پیش از اجرای تست فشار با تلمبه دستی هیدرواستاتیک، اجازه پوشش لوله‌ها با ملات یا فوم بتن را ندهید! پس از اتمام پرس‌کاری واحد، تمام سرخط‌ها را با درپوش رزوه‌ای کور کرده، هوای شبکه را از بالاترین نقطه تخلیه نمایید و فشار آب را به ۱.۵ برابر فشار کاری نامی (حدود ۱۲ تا ۱۵ بار) برسانید. پس از گذشت ۲۴ ساعت، گیج فشار نباید افتی بیش از ۰.۵ بار نشان دهد و هیچ‌یک از پنجره‌های بازدید روی حلقه‌های استیل نباید رطوبت داشته باشند.

پرسش‌های متداول پیرامون پرس لوله ۵ لایه

جمع‌بندی؛ آب‌بندی دائمی با پرس اصولی در تأسیسات به شما اطمینان می‌دهد که شبکه آبرسانی و تأسیسات گرمایشی ساختمان برای چندین دهه بدون کمترین افت فشار، پوسیدگی یا نشتی پنهان به فعالیت خود ادامه خواهد داد. شناخت دقیق اصول فنی و مهارت در پرس لوله ۵ لایه به شما این امکان را می‌دهد که پروژه‌های تأسیساتی را با بالاترین ضریب اطمینان و منطبق بر آیین‌نامه‌های بین‌المللی اجرا کنید. رعایت سه اصل طلایی برش ۹۰ درجه، کالیبراسیون و پخ‌زنی لبه داخلی و استفاده از فک فابریک تیپ TH، کلید طلایی موفقیت در تمامی تست‌های هیدرواستاتیک است. مجموعه بازرگانی آرن تجارت مسعودی با دو دهه سابقه درخشان در توزیع معتبرترین تجهیزات تأسیساتی کشور، همواره در کنار لوله‌کشان زحمتکش، مهندسان ناظر و انبوه‌سازان محترم است تا با عرضه کالاهای اصیل و مشاوره مهندسی، کیفیتی پایدار را به پروژه‌ها هدیه کند. اگر سوال یا تجربه‌ای در خصوص تنظیم دستگاه‌های پرس دارید، در بخش نظرات با کارشناسان ما در میان بگذارید. امیدواریم این مقاله از بلاگ آرن تجارت برای شما مفید بوده باشد.
