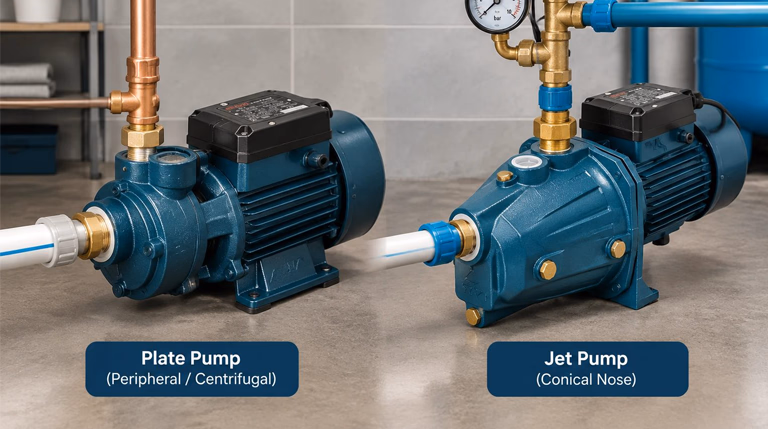

مقایسه تخصصی پمپ آب جتی و بشقابی: کدام برای خانه شما مناسب‌تر است؟
بررسی دقیق تفاوت پمپ جتی و بشقابی یکی از رایج‌ترین چالش‌ها هنگام تجهیز و تقویت فشار آب در مجتمع‌های مسکونی و ویلایی است. انتخاب اشتباه میان این دو پمپ پرکاربرد می‌تواند به افت شدید فشار در طبقات فوقانی یا تولید صدای گوش‌خراش در راهروها و موتورخانه بینجامد. در این راهنمای جامع از آرن تجارت مسعودی اصفهان، رفتار هیدرولیکی، مکانیزم خودمکش ونتوری، تراز دسی‌بل صوتی و جدول مقایسه فنی این دو محصول پرفروش را به طور کامل تحلیل می‌نماییم.
| معیار مقایسه | پمپ آب جتی (Self-Priming) | پمپ آب بشقابی (Centrifugal) |
|---|---|---|
| توان پرتاب (هد حداکثر) | بسیار بالا (۴۵ تا ۶۰ متر در مدل‌های ۱ اسب) | متوسط و استاندارد (۳۰ تا ۳۶ متر در مدل‌های ۱ اسب) |
| حجم آبدهی (دبی) | متوسط (۴۵ تا ۵۵ لیتر در دقیقه) | بسیار بالا (۸۰ تا ۱۲۰ لیتر در دقیقه) |
| تراز صوتی و لرزش | صدای زوزه تیز (۶۵ تا ۷۵ دسی‌بل) | صدای بم و بسیار آرام (۵۰ تا ۵۸ دسی‌بل) |
| مکش از مخزن زیرزمینی | قدرتمند و خودمکش (تا عمق ۸ الی ۹ متری) | ضعیف و نیازمند سوپاپ بی‌نقص (حداکثر ۴ متر) |
| بهترین موقعیت نصب | حیاط خلوت، فضای باز، پشت‌بام یا ویلا | پارکینگ مسقف، زیرپله نزدیک واحدها و موتورخانه |

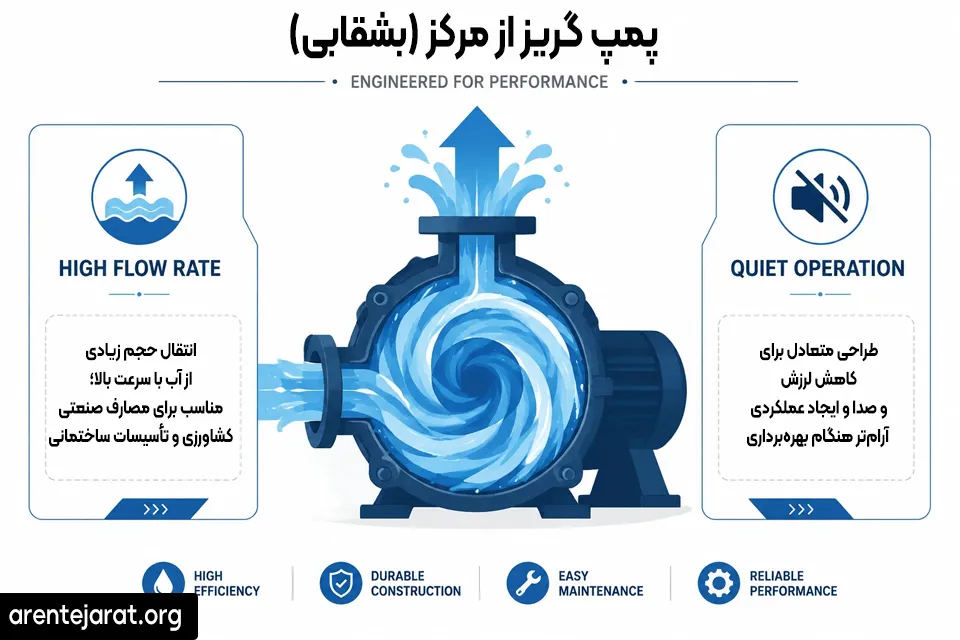

۱. پمپ بشقابی چیست؟ مشخصات فنی، آبدهی بالا و صدای آرام
پمپ آب بشقابی یکی از اصیل‌ترین انواع پمپ‌های سانتریفیوژ است که نیروی محرکه موتور را از طریق یک پروانه دوار با قطر دیسک بزرگ به آب منتقل می‌کند. ورود سیال به مرکز پروانه و پرتاب مماسی آن به سمت حلزونی هوزینگ چدنی، فشاری یکنواخت و با دبی بالا تولید می‌کند. به دلیل عدم وجود مجراهای باریک شتاب‌دهنده، حرکت آب در داخل پمپ بشقابی کاملاً آرام (Laminar) بوده و حداقل اصطکاک سیالاتی ایجاد می‌گردد.
مهم‌ترین مزیت پمپ بشقابی، تراز صوتی فوق‌العاده پایین آن است. در ساختمان‌های مسکونی که محل استقرار پمپ در زیرپله یا مجاور واحدهای طبقه همکف قرار دارد، صدای بم ۵۵ دسی‌بلی این مدل‌ها هیچ‌گونه آزار صوتی برای ساکنین ایجاد نخواهد کرد. علاوه بر این، حجم آبدهی بالای پمپ‌های بشقابی سبب می‌شود که با باز شدن همزمان شیرهای آب در دو یا سه واحد، افت دبی محسوسی تجربه نشود.

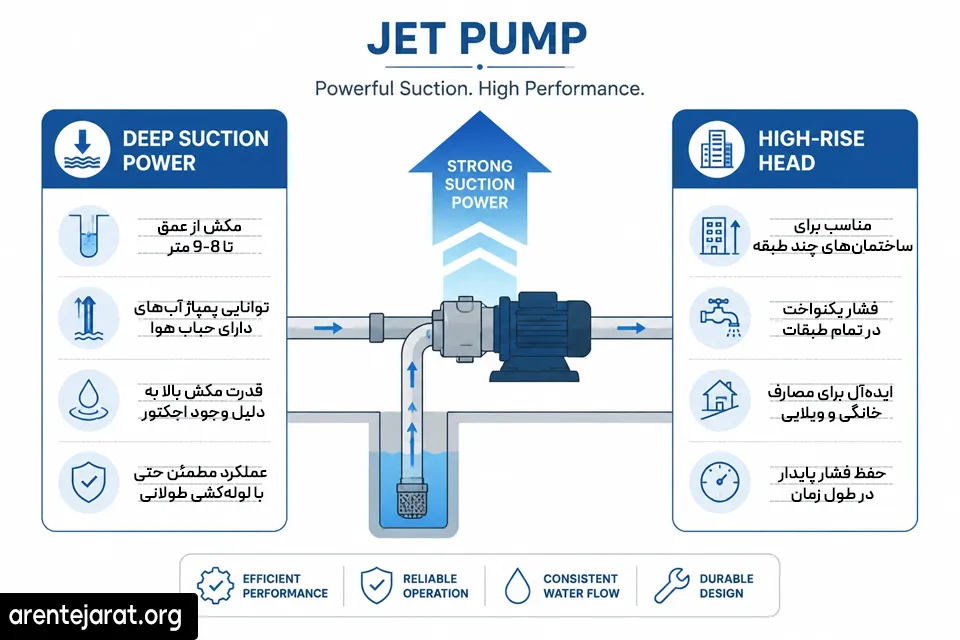

۲. پمپ آب جتی چیست؟ ساختار خودمکش ونتوری و پرتاب آب قوی
پمپ آب جتی که در دسته پمپ‌های خودمکش (Self-Priming) قرار می‌گیرد، به گونه‌ای طراحی شده که بتواند بر مشکل وجود حباب‌های هوا در خط مکش غلبه کند. در قسمت کله‌گی مخروطی پمپ جتی، یک شیپوره و دیفیوزر ونتوری (Venturi Tube) از جنس نوریل تقویت‌شده یا برنج تعبیه شده است. مقداری از آب پرفشار خروجی مجدداً به این شیپوره بازتزریق می‌شود تا با ایجاد خلاء نسبی شدید، آب و هوای محلول را از لوله مکش بمکد.
این ساختار باعث می‌شود که پمپ جتی بتواند آب را حتی از مخازن زیرزمینی یا استخرهایی با عمق ۸ متری بدون نیاز به هواگیری‌های مکرر بالا بکشد و آن را با شتاب و هد بسیار بالا به طبقات پنجم و ششم پرتاب کند. البته جریان آشفته گردابی درون شیپوره ونتوری سبب می‌شود صدای پمپ جتی فرکانس زیری داشته باشد و در محیط‌های بسته به عنوان یک صدای مزاحم شناخته شود.
۳. مقایسه تخصصی هد، دبی و منحنی مشخصه هیدرولیکی
در علم هیدرولیک، رابطه میان هد (ارتفاع پرتاب آب بر حسب متر) و دبی (حجم جریان بر حسب لیتر در دقیقه) با منحنی مشخصه H-Q بیان می‌شود. در پمپ‌های جتی، شیب منحنی H-Q تند است؛ یعنی پمپ می‌تواند فشارهای بالایی تولید کند اما با افزایش مصرف‌کنندگان، دبی آب با شیب تند افت می‌کند. در نقطه مقابل، منحنی مشخصه پمپ بشقابی مسطح‌تر است؛ یعنی پمپ در یک بازه فشاری پایدار، حجم آبدهی فراوانی را در اختیار شبکه لوله‌کشی قرار می‌دهد.
برای مثال، یک پمپ بشقابی ۱ اسب تک‌فاز قادر است تا ۱۰۰ لیتر در دقیقه آب را تا ارتفاع ۲۵ متری برساند، در حالی که یک پمپ جتی ۱ اسب در همان ارتفاع ۲۵ متری تنها حدود ۴۵ لیتر در دقیقه آبدهی خواهد داشت اما توان پرتاب آب تا ارتفاع ۴۸ متری را حفظ می‌کند.
۴. جدول تخصصی مقایسه ویژگی‌ها و شرایط کارکرد
جهت اتخاذ تصمیم مهندسی دقیق، جدول مقایسه آزمایشگاهی زیر عملکرد پمپ‌های ۱ اسب بخار جتی و بشقابی را در شرایط واقعی منعکس می‌سازد:
| شاخص فنی | پمپ بشقابی ۱ اسب (مانند CPm158) | پمپ جتی ۱ اسب (مانند JET100) |
|---|---|---|
| توان الکتروموتور | ۰.۷۵ کیلووات (۱ اسب بخار) | ۰.۷۵ کیلووات (۱ اسب بخار) |
| جریان مصرفی نامی | ۵.۲ آمپر تک‌فاز | ۵.۵ آمپر تک‌فاز |
| قطر دهانه ورودی / خروجی | ۱ اینچ در ۱ اینچ | ۱ اینچ در ۱ اینچ |
| جنس پروانه متداول | برنجی یا استنلس استیل ۳۰۴ | نوریل فشرده، باکالیت یا شمش برنج |
| سازگاری با ست کنترل | عالی در طبقات ۱ تا ۳ | عالی در طبقات ۳ تا ۵ (به دلیل هد بالا) |
| احتمال بروز کاویتاسیون | بسیار کم در دبی مجاز | متوسط در صورت کوچک بودن لوله مکش |
۵. راهنمای کاربردی انتخاب: برای ساختمان شما کدام مدل مناسب‌تر است؟
بر اساس دستورالعمل‌های فنی تدوین‌شده در دپارتمان مهندسی آرن تجارت، معیار نهایی انتخاب به صورت زیر دسته‌بندی می‌شود:
- ساختمان‌های ۱ تا ۳ طبقه (موتورخانه نزدیک واحدها): اولویت قطعی با پمپ بشقابی است؛ زیرا کمترین صدا را به اتاق‌های همکف منتقل می‌کند و آبدهی فراوانی برای استحمام همزمان ساکنین فراهم می‌سازد.
- ساختمان‌های ۴ تا ۶ طبقه یا ویلاهای دوبلکس و تریبلکس: انتخاب پمپ جتی توصیه می‌شود؛ زیرا فشار پرتابی لازم برای غلبه بر اصطکاک لوله‌ها و افت فشار فیلترها و شیرآلات در طبقات بالا را تضمین می‌نماید.
- مواردی که مخزن ذخیره پایین‌تر از سطح زمین است: اگر مخزن پلی‌اتیلن در گودال، حیاط زیرین یا سپتیک نصب شده، تنها پمپ جتی به دلیل خاصیت خودمکش قادر به بالا کشیدن آب بدون قطع پیوسته است.
الزامات استاندارد سیم‌کشی برق، سایز کابل و سیستم‌های حفاظتی
در پروژه‌های ساختمانی و صنعتی مرتبط با تفاوت پمپ جتی و بشقابی، رعایت اصول مهندسی برق بر اساس استاندارد ملی مقررات ملی ساختمان (مبحث سیزدهم) نقشی حیاتی در تضمین ایمنی کاربران و پیشگیری از حوادث آتش‌سوزی ایفا می‌کند. الکتروموتورها و بردهای الکترونیکی در زمان راه‌اندازی با جریان هجومی اولیه (Inrush Current) مواجه هستند که می‌تواند تا چند برابر جریان نامی پلاک افزایش یابد. در صورتی که سیم‌کشی با سطح مقطع ناکافی اجرا شود، افت ولتاژ شدید بر روی ترمینال‌ها ایجاد شده و گشتاور استارت دستگاه به شدت افت می‌کند که در بلندمدت عایق‌بندی سیم‌پیچ را تخریب خواهد کرد.
برای کلیه ادوات تک‌فاز تا توان ۱.۵ کیلووات، استفاده از کابل مسی افشان با استاندارد NYMHY با سطح مقطع حداقل ۲.۵ میلی‌متر مربع تا فواصل ۲۰ متری الزامی است. همچنین اتصال شمش ارت (Earth Grounding) به بدنه فلزی الکتروپمپ و تابلو با مقاومت کمتر از ۲ اهم، ضامن دفع نشتی جریان و جلوگیری از برق‌گرفتگی افراد در محیط‌های مرطوب موتورخانه است. در مدارهای قدرت، تعبیه کلید مینیاتوری موتوری (تیپ C) همراه با رله حرارتی بی‌متال کالیبره‌شده، خط را در برابر اتصال کوتاه و اضافه بارهای مداوم ناشی از گیرپاژ مکانیکی ایمن می‌سازد.
جدول ماتریس عیب‌یابی جامع و اقدامات اصلاحی در محل پروژه
جهت تسریع در رفع مشکلات و جلوگیری از پرداخت هزینه‌های گزاف تعمیراتی غیرضروری، جدول تخصصی زیر عیوب متداول در زمینه تفاوت پمپ جتی و بشقابی را به همراه ریشه‌یابی و راه‌حل قطعی مهندسی خلاصه نموده است:
| نشانه خرابی | علت ریشه‌ای احتمالی | اقدام فنی اصلاحی | ابزار مورد نیاز |
|---|---|---|---|
| افت فشار تدریجی در خروجی | گرفتگی توری فیلتر ورودی یا رسوب گچی در پروانه‌ها | شستشوی فیلتر و اسیدشویی ملایم مسیر هیدرولیکی | آچار فرانسه و محلول دیسکلر |
| صدای زوزه شدید یا لرزش غیرعادی | خشک شدن یا خرد شدن ساچمه‌های بلبرینگ موتور | دکپ کردن موتور و تعویض بلبرینگ‌ها با مدل دوربالای 2RS | پولی‌کش و پرس هیدرولیک دستی |
| قطع مکرر فیوز مینیاتوری در استارت | نیم‌سوز شدن خازن راه‌انداز یا اتصال به بدنه سیم‌پیچ | تست ظرفیت خازن با مولتی‌متر و تعویض با ظرفیت متناسب میکروفاراد | مولتی‌متر دیجیتال و خازن‌سنج |
| نشتی آب از اطراف شفت محرک | فرسودگی رینگ‌های سرامیک و کربن سیل مکانیکی | باز کردن پروانه و تعویض کامل آب‌بند مکانیکال سیل با گریس پایه سیلیکون | آچار بکس و خار بازکن |
چک‌لیست بازرسی و نگهداری پیشگیرانه فصلی در اقلیم‌های خشک و معتدل
نگهداری پیشگیرانه (PM) مهم‌ترین ضامن جلوگیری از توقف‌های پیش‌بینی‌نشده سیستم است. در اقلیم شهر اصفهان و مناطق مرکزی کشور به دلیل بالا بودن سختی آب (TDS) و وجود ریزگردهای معلق، اجرای چک‌لیست منظم زیر توسط تکنسین‌های فنی تاسیسات اکیداً پیشنهاد می‌گردد:
- بازرسی ماهانه: بررسی دمای پوسته خارجی الکتروموتور با ترمومتر مادون قرمز لیزری (نباید از ۷۵ درجه سانتی‌گراد فراتر رود) و کنترل عدم نشتی قطره‌ای از اتصالات پرسی و دنده‌ای.
- بازرسی فصلی: تست فشار شارژ بالشتک هوای مخزن منبع با گیج دیجیتال، تمیزکاری پره‌های فن خنک‌کننده موتور از گردوغبار و آچارکشی پیچ‌های ترمینال جعبه برق موتور.
- بازرسی سالانه: تعویض روغن یا گریس‌کاری کاسه‌نمدهای محافظ، سنجش مقاومت عایقی سیم‌پیچ با دستگاه میگر (Megger) و تست عملکرد حسگرهای قطع خودکار در شرایط اضطراری.
تجربه میدانی مهندسان آرن تجارت در صدها پروژه ساختمانی ثابت کرده است که اجرای این بازرسی‌های ساده اما منظم، هزینه تعمیرات اساسی تاسیسات را بیش از ۶۵ درصد کاهش داده و طول عمر مفید قطعات مکانیکی و هیدرولیکی را به بالای ۸ سال می‌رساند.
تحلیل استانداردهای بین‌المللی DIN و ISO در بهینه‌سازی مصرف انرژی
مطابق با استاندارد اروپایی DIN EN ۸۰۹ و الزامات مدیریت مصرف انرژی ISO ۵۰۰۰۱، سیستم‌های تاسیساتی مدرن باید با در نظر گرفتن راندمان کلی سیستم (Wire-to-Water Efficiency) طراحی و اجرا گردند. در بحث تفاوت پمپ جتی و بشقابی، تلفات هیدرولیکی ناشی از اصطکاک سیال با سطوح داخلی زبر لوله‌ها، گردابه‌های موضعی در زانوها و انتخاب الکتروموتورهای با کلاس بهره‌وری انرژی نامناسب (مانند IE1 به جای IE3) می‌تواند مصرف برق ماهانه مشترک را تا ۴۰ درصد افزایش دهد. استفاده از لوله‌های پنج‌لایه با ضریب زبری ناچیز (۰.۰۰۷ میلی‌متر) و پمپ‌های دارای گواهینامه CE اروپا، تراز مصرف انرژی را در بهینه‌ترین وضعیت قرار می‌دهد.
علاوه بر این، در طراحی و انتخاب قطعات جانبی همواره باید شاخص حداقل بهره‌وری (MEI – Minimum Efficiency Index) مورد توجه قرار گیرد. محصولاتی که در فروشگاه آرن تجارت مسعودی عرضه می‌شوند، همگی دارای شاخص MEI بزرگتر یا مساوی ۰.۴ هستند که نشان‌دهنده طراحی پیشرفته هیدرولیکی هوزینگ، تراش دقیق پروانه‌ها و حداقل اتلاف توان در نقطه کارکرد بهینه (BEP) است.
راهنمای گام‌به‌گام تحویل موقت و تست نهایی توسط ناظر تاسیسات
پس از اتمام مراحل نصب و پیش از بهره‌برداری نهایی از تفاوت پمپ جتی و بشقابی، مهندس ناظر یا تکنسین مجری موظف است چک‌لیست تحویل موقت را به شرح مراحل زیر به صورت عملیاتی آزمایش و ثبت نماید:
- آزمون هیدرواستاتیک خط: مدار لوله‌کشی و اتصالات باید به مدت ۲۴ ساعت تحت فشار آزمون (حداقل ۱.۵ برابر فشار کاری نامی یا ۱۰ بار) قرار گیرد و هیچ‌گونه افت فشار در مانومتر کالیبره مشاهده نشود.
- آزمون چرخش آزاد شفت (Free Rotation): پیش از اتصال برق، شفت الکتروپمپ باید به وسیله پیچ‌گوشتی از محل شیار انتهای پروانه خنک‌کننده به نرمی چرخانده شود تا از عدم گیرپاژ سیل مکانیکی یا ورود پلیسه به محفظه پروانه اطمینان حاصل گردد.
- تست بار کامل الکتریکی (Full Load Test): در زمان کارکرد زیر بار، جریان مصرفی هر فاز توسط آمپرمتر کلمپی اندازه‌گیری شده و نباید از جریان نامی مندرج بر روی پلاک فراتر رود.
- کنترل لرزش و صدای مجاز: لرزش‌گیرهای لاستیکی و اتصالات انعطاف‌پذیر لرزه‌گیر بررسی شده و تراز ارتعاش با استاندارد ISO ۱۰۸۱۶ مطابقت داده شود.
پیشنهاد کارشناسان آرن تجارت برای خرید انواع پمپ آب خانگی
برای خرید مطمئن انواع پمپ آب خانگی با ضمانت اصالت کالا، سیم‌پیچ ۱۰۰٪ مس و قطعات برنجی ضدسایش، می‌توانید از محصولات منتخب زیر بازدید فرمایید:
- خرید پمپ آب ۱ اسب جتی شیمجه مدل SGJW۷۵S – خودمکش قدرتمند برای طبقات ۳ تا ۵
- خرید پمپ آب ۱ اسب بشقابی شیمجه مدل CPm۷۵۰ – فوق‌العاده آرام و کم‌صدا برای آپارتمان
- مشاهده کاتالوگ و قیمت کلیه تجهیزات پمپ آب ساختمانی
پمپ جتی صدای بیشتری دارد یا پمپ بشقابی؟
پمپ جتی به دلیل عبور پرسرعت سیال از داخل نازل ونتوری و ایجاد تلاطم هیدرولیکی، حدود ۱۰ الی ۱۵ دسی‌بل صدای بیشتری نسبت به پمپ بشقابی تولید می‌کند. پمپ بشقابی برای فضاهای مسکونی کم‌صداترین گزینه است.
آیا پمپ جتی آب را از عمق چاه یا مخزن زیرزمینی می‌کشد؟
بله، پمپ‌های جتی دارای خاصیت خودمکش (Self-Priming) بوده و می‌توانند آب را از عمق‌های ۷ تا ۸ متری با کمک سوپاپ یکطرفه بدون قطع جریان مکش نمایند.
برای یک ساختمان ۴ طبقه ۴ واحدی پمپ جتی بهتر است یا بشقابی دو پروانه؟
برای ساختمان‌های ۴ طبقه با تعداد واحدهای بالا، استفاده از پمپ بشقابی دو پروانه (Double Impeller) یا پمپ جتی ۱ اسب توانمند توصیه می‌شود تا افت فشار همزمان جبران گردد.
