راهنمای انتخاب پمپ آب مناسب ساختمان چند طبقه و آپارتمان بر اساس هد و دبی

انتخاب اصولی پمپ آب ساختمانی برای مجتمع‌های مسکونی چند طبقه، نیازمند انجام محاسبات دقیق هیدرولیکی بر پایه دو مولفه حیاتی هد (ارتفاع پرتاب) و دبی (حجم آبدهی) است. خرید بر اساس حدس و گمان یا صرفاً توجه به اسب بخار، اغلب به مشکلاتی نظیر کمبود فشار در ساعات اوج مصرف، نوسانات شدید آب گرم مصرفی پکیج و خرابی زودرس اتصالات لوله‌کشی می‌انجامد. در این راهنمای جامع از آرن تجارت مسعودی اصفهان، فرمول‌های مهندسی انتخاب توان، جدول تطبیق تعداد طبقات با ظرفیت پمپ و الزامات ایمنی نصب را گام‌به‌گام بررسی می‌کنیم.

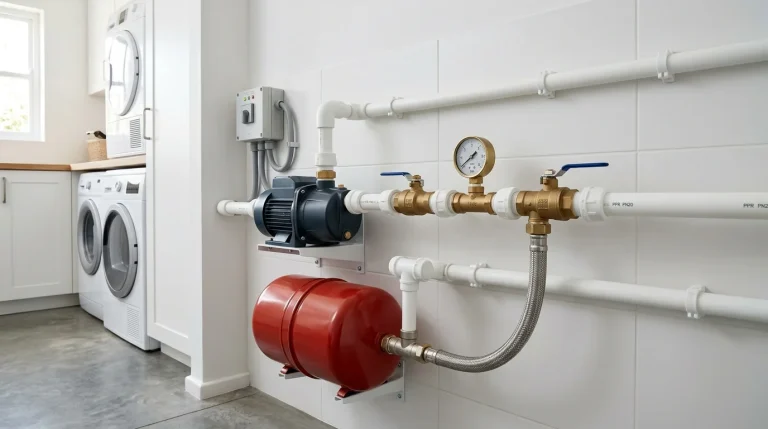

۱. فرمول محاسبه هد (ارتفاع پمپاژ) پمپ آب ساختمان

هد پمپ بیانگر حداکثر فشاری است که الکتروپمپ می‌تواند بر اصطکاک لوله‌کشی و نیروی گرانش زمین غلبه کرده و آب را به بالاترین نقطه مصرف برساند. در محاسبات استاندارد مبحث شانزدهم مقررات ملی ساختمان ایران، فرمول مهندسی محاسبه هد به صورت زیر تعریف می‌شود:

H = H_static + H_friction + H_residual

• ارتفاع استاتیک (H_static): فاصله قائم عمودی از سطح محل قرارگیری پمپ تا بالاترین شیر مصرفی (دوش حمام آخرین طبقه). به ازای هر طبقه مسکونی با احتساب ضخامت سقف، معمولاً ۳ تا ۳.۲ متر محاسبه می‌گردد. برای ساختمانی ۴ طبقه، ارتفاع استاتیک حدود ۱۲.۵ الی ۱۳ متر است.
• تلفات اصطکاکی (H_friction): افت فشار ناشی از اصطکاک آب با جداره داخلی لوله‌ها، زانوها، سه‌راه‌ها، شیرفلکه‌ها و اتصالات. در لوله‌کشی‌های مهندسی ۵ لایه یا پلی‌پروپیلن، این افت فشار معادل ۲۰ تا ۲۵ درصد ارتفاع استاتیک در نظر گرفته می‌شود.
• فشار باقیمانده انتهایی (H_residual): حداقل فشاری که در پشت دورترین شیر مصرفی باید وجود داشته باشد تا پکیج دیواری، فلاش‌تانک یا دوش به درستی کار کند. این مقدار حداقل ۱.۵ تا ۲ بار (معادل ۱۵ الی ۲۰ متر ستون آب) است.

برای نمونه، در یک ساختمان ۴ طبقه: ارتفاع استاتیک ۱۳ متر + افت اصطکاک حدود ۳.۵ متر + فشار باقیمانده ۲۰ متر = مجموع هد کاری مورد نیاز معادل ۳۶.۵ متر ستون آب خواهد بود. بنابراین پمپی باید انتخاب شود که در نقطه دبی مصرفی واحدها، هدی برابر با ۳۶.۵ متر تولید نماید.

۲. فرمول محاسبه دبی (میزان آبدهی بر حسب لیتر بر دقیقه)

دبی پمپ مشخص‌کننده حجم آبی است که پمپ می‌تواند در واحد زمان به مصرف‌کنندگان تحویل دهد. اگر هد پمپ کافی باشد اما دبی آن پایین محاسبه شود، به محض باز شدن همزمان دو شیر آب در دو واحد مختلف، فشار آب هر دو افت شدیدی پیدا می‌کند. برای محاسبه دبی از روش ضریب همزمانی مصرف (Fixture Units – SFU) یا تخمین استاندارد استفاده می‌شود:

• مصرف هر واحد مسکونی در ساعات پیک: به طور میانگین بین ۱۰ تا ۱۲ لیتر در دقیقه برآورد می‌شود.
• ضریب همزمانی مصرف: تمام واحدهای یک آپارتمان همزمان از آب استفاده نمی‌کنند. برای یک آپارتمان ۴ واحدی، ضریب همزمانی حدود ۰.۵ الی ۰.۶ است. بنابراین دبی مورد نیاز برابر است با: ۴ واحد × ۱۰ لیتر × ۰.۵ = ۲۰ الی ۲۵ لیتر در دقیقه دبی پیوسته.
• برای مجتمع‌های ۸ واحدی: دبی طراحی معمولاً بین ۴۰ تا ۵۵ لیتر در دقیقه تعیین می‌گردد.

۳. تحلیل توان‌های مختلف پمپ آب ساختمانی از نیم اسب تا دو اسب

الکتروپمپ‌های ساختمانی در توان‌های استاندارد تولید می‌شوند. شناخت ویژگی‌های هر سطح توان، مانع از هدررفت بودجه یا خرید دستگاه ناکارآمد خواهد شد:

پمپ نیم اسب بخار (۰.۵ HP – ۰.۳۷ kW)

این توان سبک، پرمصرف‌ترین پمپ برای منازل ویلایی همکف یا ساختمان‌های دو طبقه تک‌واحدی است. در مدل‌های بشقابی (مانند شیمجه CPm370 یا گرین BP130)، دبی آبدهی ملایم تا ۶۰ لیتر در دقیقه با هد حداکثری ۲۵ الی ۳۰ متر تولید می‌شود. مصرف برق این پمپ‌ها در حدود ۲.۵ آمپر بوده و لرزش مکانیکی فوق‌العاده پایینی دارند.

پمپ یک اسب بخار (۱ HP – ۰.۷۵ kW)

اسب کاری ساختمان‌های مسکونی ایران! توان یک اسب در دو قالب بشقابی (مدل‌های CPm158) و جتی (مدل‌های CAM100 یا SGJW75S) عرضه می‌شود. مدل بشقابی برای طبقات ۲ تا ۴ با مصرف متمرکز و مدل جتی برای شرایطی که نیاز به پرتاب فشار بالا تا طبقه ۵ وجود دارد، کاربرد دارد. آمپراژ مصرفی حدود ۴.۵ تا ۵ آمپر است.

پمپ یک و نیم و دو اسب بخار دوپروانه (۱.۵ & ۲ HP)

این پمپ‌ها دارای دو پروانه برنجی یا نوریل در امتداد یک شفت هستند که سیال پس از خروج از پروانه اول وارد ورودی پروانه دوم شده و فشار آن دو برابر می‌گردد. هد این تجهیزات به ۵۰ تا ۶۵ متر می‌رسد و گزینه‌ای بی‌رقیب برای آپارتمان‌های ۴ تا ۷ طبقه با ۶ الی ۱۰ واحد مسکونی به شمار می‌روند.

۴. جدول مهندسی انتخاب قطر لوله‌کشی و ظرفیت مخزن ذخیره

راندمان یک پمپ عالی در صورت استفاده از لوله‌کشی نامناسب تا ۴۰ درصد کاهش می‌یابد. جدول زیر راهنمای همگام‌سازی قطر لوله و مخزن پلی‌اتیلن است:

۵. الزامات قانونی و مهندسی نصب مخزن ذخیره پیش از پمپ

طبق مقررات صریح شرکت مهندسی آب و فاضلاب کشور و سازمان نظام مهندسی ساختمان، نصب مستقیم پمپ آب به شبکه لوله‌کشی شهری اکیداً ممنوع و غیرقانونی است. این اقدام غیرمجاز با ایجاد خلاء موضعی در شبکه شهری، ذرات آلوده، لجن و باکتری‌های خاک را از ترک‌های لوله‌های فرسوده خیابان به درون آب آشامیدنی مکش کرده و حقوق همسایگان را تضییع می‌کند. علاوه بر جرایم سنگین قانونی، نصب مستقیم باعث ورود مداوم هوا به پمپ، خشک کار کردن و سوختن الکتروموتور در زمان قطعی یا افت فشار شبکه شهری خواهد شد.

روش مهندسی و استاندارد، نصب یک مخزن ذخیره پلی‌اتیلن سه لایه بهداشتی و ضدجلبک پیش از دهانه ورودی پمپ است. آب شهری از طریق شناور ورودی مخزن را پر کرده و پمپ آب مورد نیاز ساکنان را منحصراً از آب ته‌نشین‌شده و پایدار این مخزن تامین می‌نماید. این کار علاوه بر حفظ بهداشت، به عنوان بافر هیدرولیکی عمل کرده و ضربات ناشی از قطع و وصل شبکه را به طور کامل مستهلک می‌سازد.

۶. چک‌لیست سرویس و نگهداری دوره‌ای پمپ آب آپارتمان

برای تضمین کارکرد بی‌وقفه سیستم آبرسانی ساختمان، مدیران تاسیسات و ساکنان باید چک‌لیست منظم زیر را به صورت فصلی اجرا نمایند:

• بررسی باد مخزن تحت فشار: هر ۳ ماه یک‌بار، برق پمپ را قطع کرده، آب داخل مخزن را تخلیه نمایید و فشار باد تیوپ را با درجه باد بسنجید. فشار باد باید ۰.۲ بار کمتر از فشار استارت کلید اتوماتیک باشد (معمولاً بین ۱.۴ تا ۱.۸ بار).
• بازرسی سیل مکانیکی و اورینگ‌ها: نشتی حتی یک قطره آب از فاصله بین پوسته پمپ و براکت موتور، زنگ خطری جدی برای پوسیدگی شفت و زنگ‌زدگی بلبرینگ‌ها است که باید بلافاصله با تعویض سیل مرتفع شود.
• گریس‌کاری و بررسی روانکاری بلبرینگ‌ها: در پمپ‌های سنگین‌تر از ۱.۵ اسب، بلبرینگ‌های عقب و جلو باید هر سال با گریس پایه لیتیوم دما بالا نسوز روانکاری گردند.
• تست مدار محافظ بی‌آبی: حداقل هر ۶ ماه یک‌بار با بستن شیر ورودی پمپ، عملکرد سیستم قطع در بی‌آبی ست کنترل یا فلوتر منبع را امتحان کنید تا از سلامت رله فرمان اطمینان حاصل شود.

۸. راهنمای محاسبه سایز کابل برق و تجهیزات حفاظتی تابلو برق پمپ

یکی از نادیده‌گرفته‌شده‌ترین بخش‌ها در نصب پمپ‌های ساختمانی، سایزبندی نادرست سیم و کابل تغذیه است. پمپ‌های الکتریکی در لحظه راه‌اندازی جریانی معادل ۳ تا ۵ برابر جریان نامی پلاک مصرف می‌کنند. در صورتی که مسافت موتورخانه تا تابلوی مشاعات زیاد باشد و از کابل باریک (مثلاً ۱.۵ میلی‌متر مربع برای پمپ‌های بالای ۱ اسب) استفاده شود، افت ولتاژ شدیدی در لحظه استارت رخ می‌دهد که باعث ایجاد حرارت مخرب در سیم‌پیچ و افت گشتاور راه‌اندازی روتور خواهد شد. برای پمپ‌های تا ۱.۵ اسب بخار در فواصل تا ۳۰ متر، حداقل کابل مسی با سطح مقطع ۲.۵ میلی‌متر مربع استاندارد الزامی است. همچنین نصب فیوز مینیاتوری تیپ C (موتوری با منحنی قطع تاخیری) مانع از پریدن بیهوده فیوز در استارت‌های اولیه می‌گردد.

علاوه بر این، در مناطق صنعتی یا حواشی شهرهایی مانند اصفهان که ممکن است نوسانات ولتاژ شدید در ساعات پیک تابستان رخ دهد، استفاده از رله کنترل فاز و کنترل بار دیجیتال به جای فیوزهای سنتی توصیه می‌شود. این رله‌ها ولتاژهای کمتر از ۱۹۵ ولت یا بیشتر از ۲۴۵ ولت را در کسری از ثانیه تشخیص داده و با قطع فرمان کنتاکتور، از سوختن الکتروموتورهای گران‌قیمت جلوگیری به عمل می‌آورند.

۸. راهنمای محاسبه سایز کابل برق و تجهیزات حفاظتی تابلو برق پمپ

یکی از نادیده‌گرفته‌شده‌ترین بخش‌ها در نصب پمپ‌های ساختمانی، سایزبندی نادرست سیم و کابل تغذیه است. پمپ‌های الکتریکی در لحظه راه‌اندازی جریانی معادل ۳ تا ۵ برابر جریان نامی پلاک مصرف می‌کنند. در صورتی که مسافت موتورخانه تا تابلوی مشاعات زیاد باشد و از کابل باریک (مثلاً ۱.۵ میلی‌متر مربع برای پمپ‌های بالای ۱ اسب) استفاده شود، افت ولتاژ شدیدی در لحظه استارت رخ می‌دهد که باعث ایجاد حرارت مخرب در سیم‌پیچ و افت گشتاور راه‌اندازی روتور خواهد شد. برای پمپ‌های تا ۱.۵ اسب بخار در فواصل تا ۳۰ متر، حداقل کابل مسی با سطح مقطع ۲.۵ میلی‌متر مربع استاندارد الزامی است. همچنین نصب فیوز مینیاتوری تیپ C (موتوری با منحنی قطع تاخیری) مانع از پریدن بیهوده فیوز در استارت‌های اولیه می‌گردد.

علاوه بر این، در مناطق صنعتی یا حواشی شهرهایی مانند اصفهان که ممکن است نوسانات ولتاژ شدید در ساعات پیک تابستان رخ دهد، استفاده از رله کنترل فاز و کنترل بار دیجیتال به جای فیوزهای سنتی توصیه می‌شود. این رله‌ها ولتاژهای کمتر از ۱۹۵ ولت یا بیشتر از ۲۴۵ ولت را در کسری از ثانیه تشخیص داده و با قطع فرمان کنتاکتور، از سوختن الکتروموتورهای گران‌قیمت جلوگیری به عمل می‌آورند.
