ست کنترل پمپ آب چیست و چگونه کار می‌کند؟ راهنمای جامع مکانیزم، مزایا و نحوه نصب

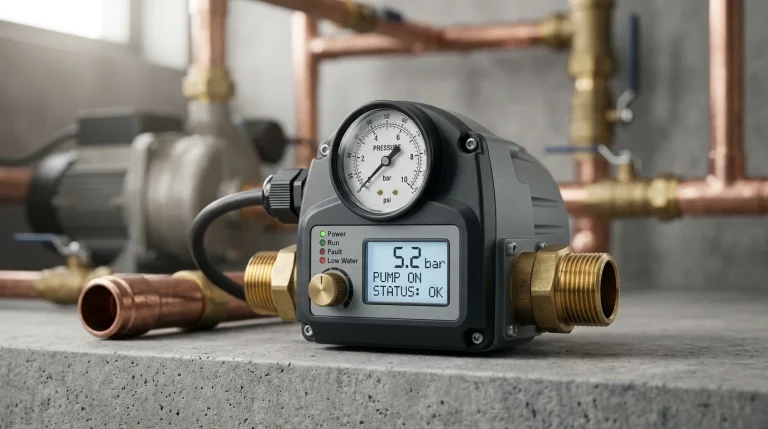

ست کنترل پمپ (کلید اتوماتیک دیجیتال)، مغز متفکر سیستم‌های آبرسانی ساختمانی است که وظیفه پایش هوشمندانه فشار و جریان آب و فرمان‌دهی خودکار به روشن و خاموش شدن پمپ را بر عهده دارد. این قطعه پیشرفته با ترکیب یک سنسور دیافراگمی فشار و یک فلومتر مغناطیسی جریان، به محض باز شدن شیر آب پمپ را وارد مدار کرده و هنگام بستن شیر یا قطع آب شهری، آن را با تاخیر چندثانیه‌ای خاموش می‌کند تا از سوختن سیم‌پیچ ناشی از خشک کار کردن پمپ جلوگیری نماید. در این راهنمای جامع از آرن تجارت مسعودی در اصفهان، نحوه کارکرد قطعات داخلی، مقایسه تخصصی ست کنترل با منبع تحت فشار دیافراگمی، آموزش سیم‌کشی و روش‌های عیب‌یابی خطاهای رایج را به صورت مهندسی بررسی می‌کنیم.

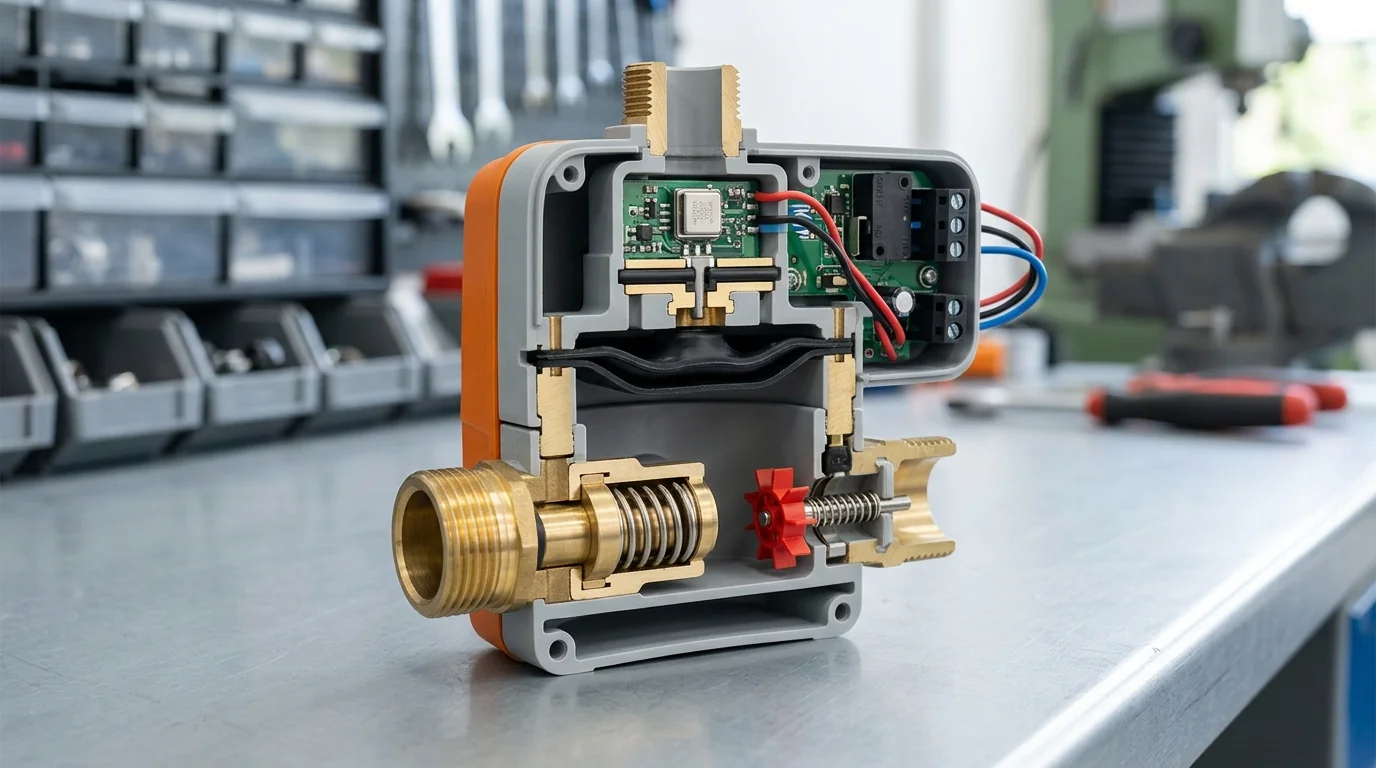

مکانیزم فنی عملکرد ست کنترل پمپ؛ دو سنسور در یک دستگاه

بسیاری از افراد ست کنترل را با یک پرشر سوئیچ (کلید اتوماتیک مکانیکی) ساده اشتباه می‌گیرند، در حالی که فناوری ست کنترل بسیار پیچیده‌تر و هوشمندانه‌تر است. در کلیدهای مکانیکی سنتی، فقط فشار استاتیک لوله اندازه‌گیری می‌شود؛ اما در ست کنترل پمپ، فرمان روشن و خاموش شدن حاصل همکاری هماهنگ دو حسگر مجزا است: حسگر فشار (Pressure Sensor) و حسگر جریان یا فلومتر (Flow Sensor).

عملکرد گام‌به‌گام این دستگاه را می‌توان در سه فاز هیدرولیکی تحلیل کرد:

۱. فاز استارت و روشن شدن پمپ (Cut-In)

وقتی تمام شیرهای آب ساختمان بسته‌اند، آب با فشار معینی درون لوله‌ها محبوس است و پرده دیافراگم ست کنترل را فشرده نگه می‌دارد. به محض باز شدن یک شیر آب در هر نقطه از ساختمان، فشار آب محبوس فوراً کاهش می‌یابد. هنگامی که این فشار به آستانه استارت دستگاه (معمولاً ۱.۵ بار در مدل‌های فیکس یا مقدار تنظیم‌شده روی پیچ در مدل‌های ولوم‌دار) می‌رسد، فنر پشت دیافراگم آزاد شده و میکروسوییچ یا سنسور مدار را فعال می‌کند. هم‌زمان مقدار بسیار کمی آب از داخل دستگاه عبور کرده و سوپاپ شناور را به سمت بالا هل می‌دهد. حرکت این سوپاپ که حاوی یک مگنت دائم است، سنسور مغناطیسی رید رله (Reed Relay) را تحریک کرده و برد الکترونیکی فرمان وصل شدن رله اصلی و استارت الکتروموتور را صادر می‌نماید.

۲. فاز کارکرد پیوسته و تثبیت فشار

در تمام مدتی که شیر آب باز است، آب با سرعت از درون محفظه ست کنترل جریان دارد و سوپاپ مگنتی را معلق نگه می‌دارد. تا زمانی که دبی عبوری بیش از ۱.۵ الی ۲ لیتر در دقیقه باشد، فلومتر وجود مصرف‌کننده را تایید می‌کند و پمپ بدون کوچک‌ترین وقفه یا افت فشار روشن می‌ماند. این پدیده دقیقاً همان ویژگی است که ساکنان ساختمان را از نوسانات مداوم فشار آب در هنگام استحمام نجات می‌دهد.

۳. فاز خاموش شدن و تشخیص قطع آب (Cut-Out & Dry-Run)

به محض بستن شیرهای آب، جریان سیال متوقف می‌شود. در این لحظه، سوپاپ فنردار یک‌طرفه با وزن خود و نیروی فنر به سمت پایین برمی‌گردد و مسیر برگشت آب را آب‌بندی می‌کند. با نشستن سوپاپ، سنسور مگنت دیگر جریانی را حس نمی‌کند. برد الکترونیکی دستگاه پس از ۷ الی ۱۰ ثانیه تاخیر زمانی (جهت رساندن فشار لوله‌ها به حداکثر توان هیدرولیکی پمپ)، برق الکتروموتور را قطع می‌کند. اگر در هنگام باز بودن شیر، آب شهری کاملاً قطع شود، سنسور فلو بلافاصله متوجه نبود جریان سیال شده و مدار محافظ با روشن کردن چراغ قرمز Failure پمپ را از مدار خارج می‌کند تا سیل و پروانه پمپ ذوب نشوند.

انواع ست کنترل موجود در بازار تاسیسات؛ کدام مدل را انتخاب کنیم؟

دستگاه‌های کنترل اتوماتیک در مدل‌های متفاوتی عرضه می‌شوند که آگاهی از تفاوت‌های آن‌ها مانع از هدررفت بودجه می‌شود:

۱. ست کنترل ساده یا فیکس (Fixed Cut-in)

این مدل‌ها ابتدایی‌ترین نوع هستند که هیچ پیچ یا دسته‌ای برای دستکاری آستانه فشار استارت ندارند. فشار شروع به کار آن‌ها به صورت کارخانه‌ای روی عددی معین (معمولاً ۱.۵ بار) قفل است. این مدل‌ها تنها برای پمپ‌های با توان نیم تا ۱ اسب بخار در منازل یک یا دو طبقه با فشار آب ورودی مطلوب کاربرد دارند و برای ساختمان‌های بلندمرتبه توصیه نمی‌شوند.

۲. ست کنترل‌های ولوم‌دار (قابل تنظیم با پیچ کالیبراسیون)

در پشت یا زیر این دستگاه‌ها یک پیچ تنظیم با علامت‌های مثبت و منفی تعبیه شده است. با چرخاندن این پیچ می‌توان سفتی فنر پشت دیافراگم را تنظیم کرد و فشار استارت را بین ۱.۵ تا ۳ بار تغییر داد. این قابلیت برای ساختمان‌های ۳ تا ۵ طبقه حیاتی است؛ زیرا وزن ستون آب داخل لوله‌ها (فشار استاتیک) باعث می‌شود ست کنترل‌های ساده استارت نزنند، اما با این پیچ می‌توان حساسیت دستگاه را متناسب با ارتفاع تنظیم کرد.

۳. ست کنترل‌های مجهز به هیدروتانک (Hydrotank)

برندهای سرشناسی مانند پنتاکس ایتالیا مدلی به نام هیدروتانک (Hidrotank H2) عرضه کرده‌اند که در بالای خود یک مخزن کوچک دیافراگمی ۰.۴ لیتری تحت فشار هوا دارد. این مخزن کوچک دو مزیت بزرگ دارد: نخست این‌که ضربه قوچ ناشی از بسته شدن سریع شیرها را مهار می‌کند، و دوم این‌که در صورت وجود نشتی‌های بسیار ریز در فلاش‌تانک یا شیرآلات، اجازه نمی‌دهد پمپ مدام و ثانیه‌به‌ثانیه خاموش و روشن شود.

۴. درایوهای هوشمند اینورتر دیجیتال

پیشرفته‌ترین و مدرن‌ترین سیستم‌های کنترل اتوماتیک، کنترل‌کننده‌های دور متغیر (Inverter) هستند. این تجهیزات به جای روشن و خاموش کردن صفر یا صدی پمپ، فرکانس و دور گردش موتور را با دقت فوق‌العاده تنظیم می‌کنند؛ بنابراین اگر شیر آب را تا نیمه باز کنید، پمپ با ۵۰ درصد دور کار می‌کند که باعث کاهش چشمگیر مصرف برق، حذف کامل ضربه قوچ و طول عمر چندبرابری سیم‌پیچ می‌گردد.

ست کنترل یا منبع تحت فشار و کلید مکانیکی؟ مقایسه جامع فنی و اقتصادی

پرسش اصلی هر سازنده و مالک ساختمان این است که کدام سیستم برای کاربری او بهینه‌تر است؟ بیایید نقاط قوت و ضعف هر یک را بررسی کنیم:

مزایای کلیدی ست کنترل دیجیتال:

• ابعاد بسیار فشرده: به فضای بزرگی در موتورخانه یا زیرپله نیاز ندارد و مستقیم روی کله پمپ پیچ می‌شود.
• فشار آب کاملاً یکنواخت: بر خلاف منبع دیافراگمی که فشار بین ۲ تا ۴ بار دائم نوسان می‌کند، ست کنترل فشار خروجی پمپ را کاملاً ثابت نگه می‌دارد.
• حفاظت تضمین‌شده از موتور در بی‌آبی: نیاز به فلوتر مکانیکی داخل مخزن را برطرف می‌کند و با قطع آب، پمپ را خاموش می‌سازد.
• حذف هزینه‌های مداوم تیوپ: در منابع تحت فشار، تیوپ لاستیکی هر ۶ الی ۱۲ ماه یک‌بار پاره می‌شود و نیاز به تعویض و باد زدن دارد، اما ست کنترل هیچ قطعه بادشدنی ندارد.

معایب و محدودیت‌های ست کنترل:

• استارت پمپ با هر بار باز شدن شیر: حتی برای شستن یک قاشق یا پر کردن یک لیوان آب، پمپ روشن می‌شود که این استارت‌های مکرر در ساختمان‌های بیش از ۶ واحد، استهلاک پمپ را افزایش می‌دهد.
• نیاز به فشار اولیه آب ورودی: اگر آب ورودی به پمپ فشار صفر داشته باشد یا پمپ آب را از چاه یا تانکر منفی مکش کند، ست کنترل دچار خطا می‌شود.
• محدودیت ارتفاع: برای ساختمان‌های بالای ۵ یا ۶ طبقه به دلیل وزن زیاد ستون آب، استفاده از ست کنترل معمولی توصیه نمی‌شود.

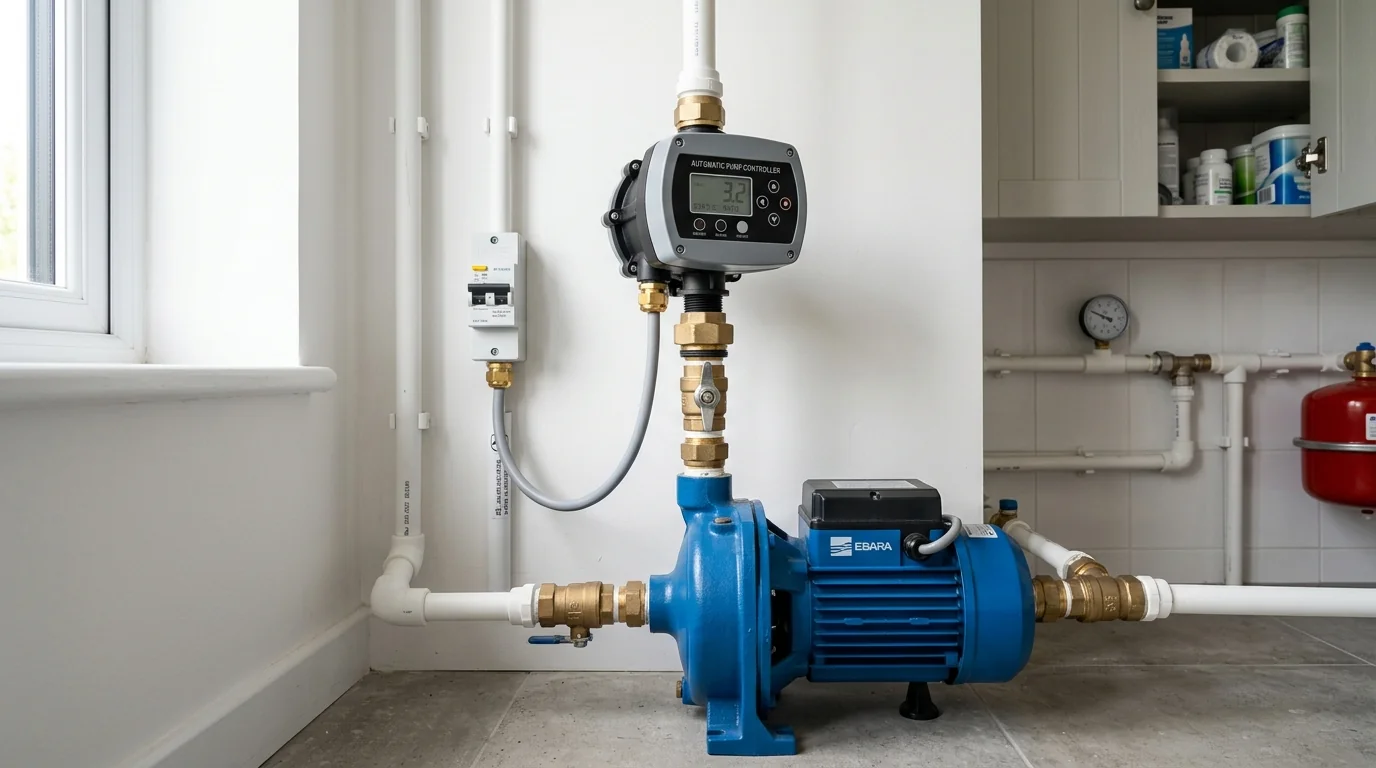

راهنمای گام‌به‌گام نصب اصولی و سیم‌کشی الکتریکی ست کنترل

بیش از ۷۰ درصد از خرابی‌های ست کنترل ناشی از نصب غیراصولی لوله‌کشی یا سیم‌کشی اشتباه است. رعایت الزامات زیر پایداری دستگاه شما را تضمین می‌کند:

۱. قواعد لوله‌کشی و جهت نصب

1. نصب عمودی الزامی است: ست کنترل حتماً باید با زاویه ۹۰ درجه عمود بر افق نصب شود به طوری که فلش جریان آب روی بدنه به سمت بالا باشد. نصب افقی یا شیب‌دار مانع از بازگشت ثقلی سوپاپ مگنت شده و پمپ یکسره کار خواهد کرد.
2. شیر یک‌طرفه در ورودی پمپ: هرگز به سوپاپ داخل ست کنترل اکتفا نکنید؛ حتماً یک شیر یک‌طرفه (چک ولو) برنجی باکیفیت در دهانه ورودی مکش پمپ نصب کنید تا فشار لوله تخلیه نشود.
3. لوله رابط ضدلرزش: توصیه می‌شود ست کنترل را مستقیماً روی بدنه پمپ نبندید؛ قرار دادن یک مغزی یا لوله رابط فلزی به طول ۱۰ الی ۱۵ سانتی‌متر، ارتعاشات الکتروموتور را مستهلک کرده و برد الکترونیکی را از شوک مکانیکی محافظت می‌نماید.
4. نصب مهره‌ماسوره: حتماً در ورودی و خروجی ست کنترل از اتصالات مهره‌ماسوره استفاده کنید تا در صورت نیاز به سرویس، بدون برش لوله‌ها بتوان دستگاه را باز کرد.

۲. نقشه سیم‌کشی و اتصال ترمینال‌ها

جعبه برق ست کنترل دارای دو ردیف ترمینال مشخص است:

• ترمینال ورودی برق (Power / Line): با علامت‌های L و N و علامت ارت مشخص شده است. فاز و نول کابل برق ورودی شبکه شهری از طریق یک فیوز مینیاتوری مناسب به این ترمینال متصل می‌گردد.
• ترمینال خروجی موتور (Motor / Pump): این ترمینال برق کنترل‌شده را به الکتروموتور پمپ ارسال می‌کند. کابل برق پمپ به این دو ترمینال متصل می‌شود. سیم ارت زرد-سبز هرگز نباید فراموش شود.
• نکته توان بالا: اگر پمپ آب شما قدرتی معادل ۱.۵ اسب یا ۲ اسب بخار دارد، جریان استارت اولیه ممکن است از رله دستگاه فراتر رود. در این پروژه‌ها، حتماً خروجی ست کنترل را به بوبین یک کنتاکتور ۲۵ آمپر وصل کنید و برق پمپ را از کنتاکت‌های قدرت کنتاکتور عبور دهید تا برد ست کنترل تا ابد سالم بماند.

راهنمای عیب‌یابی و رفع ۴ مشکل بسیار رایج ست کنترل پمپ

بسیاری از خرابی‌های ظاهری با چند اقدام ساده قابل رفع هستند و نیازی به خرید مجدد دستگاه نیست:

۱. چرا پمپ آب خاموش نمی‌شود و یکسره کار می‌کند؟

علت اول: نشتی بسیار اندک در فلاش‌تانک توالت، شیرآلات یا اتصالات لوله‌کشی توکار که باعث عبور جریان باریک آب و معلق ماندن فلومتر می‌شود. علت دوم: وجود شن و ماسه در محفظه ست کنترل که باعث گیر کردن سوپاپ یک‌طرفه در حالت باز شده است (با باز کردن و شستشوی محفظه حل می‌شود). علت سوم: جوش خوردن پلاتین رله به دلیل جریان بیش از حد موتور.

۲. چرا پمپ آب مدام تق‌تق کرده و ثانیه‌ای قطع و وصل می‌شود؟

این پدیده ناشی از خرابی شیر یک‌طرفه ورودی یا وجود نشتی مویرگی در لوله‌هاست. با قطع شیر، فشار ناگهان افت می‌کند و پمپ فوراً استارت می‌زند و با تامین فشار در یک ثانیه خاموش می‌شود. راه حل قطعی، تعویض شیر یک‌طرفه یا افزودن یک مخزن هیدروتانک کوچک به مدار است.

۳. چرا با باز کردن شیر آب، پمپ دیر روشن می‌شود یا اصلاً استارت نمی‌زند؟

این ایراد معمولاً در طبقات بالای ۳ طبقه اتفاق می‌افتد؛ زیرا وزن ستون آب داخل لوله‌ها بیشتر از آستانه ۱.۵ باری دستگاه است. با چرخاندن پیچ تنظیم پشتی در جهت مثبت (+) فنر فشرده‌تر شده و حساسیت استارت دستگاه بالاتر می‌رود تا با افت جزئی فشار، فرمان روشن شدن را صادر کند.

۴. چرا چراغ قرمز Failure یا خطا روشن می‌شود؟

روشن شدن چراغ قرمز نشان می‌دهد که ست کنترل پمپ را روشن کرده اما سنسور فلو در عرض ۱۰ ثانیه هیچ جریانی از آب را ثبت نکرده است. این موضوع می‌تواند به علت قطع آب شبکه شهری، خالی شدن مخزن ذخیره، هوا گرفتن کلگی پمپ یا گیر کردن پروانه پمپ باشد. پس از رفع انسداد و اطمینان از وجود آب، دکمه قرمز Restart روی دستگاه را فشار دهید تا سیستم ریست شود.

چرا تجهیزات اتوماسیون پمپ را از آرن تجارت بخریم؟

بازرگانی آرن تجارت مسعودی در اصفهان با بیش از دو دهه تجربه در تامین تجهیزات آبرسانی ساختمانی، صنعتی و کشاورزی، مرجع معتبر واردات و توزیع برترین برندهای ست کنترل، پمپ آب و قطعات اتوماسیون در کشور است. خرید از مرجع تخصصی اصالت و سلامت بردهای الکترونیکی حساس را برای شما تضمین می‌کند.

• ✅ ضمانت اصالت برد و رله: عرضه مستقیم برندهای سرشناس پنتاکس اصل، شیمجه و استریم با گواهی سلامت قطعات الکتریکی.
• ✅ تنوع سبد محصولات آبرسانی: امکان سفارش هماهنگ در دسته جامع انواع پمپ آب، محصولات پمپ آب خانگی و انواع مدل‌های تخصصی در شاخه ست کنترل پمپ با تطابق کامل فنی.
• ✅ ارسال سریع از انبار مرکزی اصفهان: بسته‌بندی ضدضربه جهت حفظ ایمنی گیج‌های فشار و بردهای الکترونیکی در فرآیند ارسال بار به سراسر ایران.
• ✅ مشاوره تخصصی مهندسی: راهنمایی رایگان کارشناسان جهت انتخاب دقیق مدل ولوم‌دار، هیدروتانک یا ساده بر اساس تعداد طبقات ساختمان شما.
• ✅ تامین عمده با قیمت همکاری: تخفیف‌های ویژه برای مجریان تاسیساتی، لوله‌کش‌ها و شرکت‌های ساختمانی در تمام استان‌ها.

نکات و محدودیت‌ها (نگاه صادقانه)

بیایید صادق باشیم: ست کنترل‌ها با وجود راحتی فوق‌العاده، قطعات ابدی نیستند و در شرایط زیر دچار مشکل می‌شوند:

• آب‌های بسیار سخت و املاح‌دار: در شهرهایی که رسوب گچ و آهک آب بالاست، رسوب روی محور سوپاپ می‌نشیند و بعد از یک یا دو سال مانع حرکت آزادانه مگنت می‌شود؛ بنابراین نصب یک فیلتر جامبو توری پیش از پمپ الزامی است.
• حساسیت شدید بردهای الکترونیکی به رطوبت: با این‌که بدنه استاندارد IP65 دارد، اما نصب دستگاه در چاهک‌های مرطوب یا زیر بارش مستقیم باران بدون سایه‌بان، موجب پوسیدگی مدار چاپی و اتصال کوتاه در برد می‌شود.
• نامناسب بودن برای مجتمع‌های پرجمعیت: اگر مجتمع شما بیش از ۸ تا ۱۰ واحد مسکونی دارد، تعداد دفعات استارت در شبانه‌روز سر به چندصد بار می‌زند و رله دستگاه به سرعت فرسوده می‌شود. در این ابعاد، منبع دیافراگمی ۱۰۰ لیتری و پرشر سوئیچ مکانیکی راه‌حل مهندسی‌تری است.

پرسش‌های پرتکرار (FAQ)

جمع‌بندی و قدم بعدی شما

ست کنترل پمپ مدرن‌ترین، بی‌دردسرترین و اقتصادی‌ترین راهکار اتوماسیون آبرسانی برای ساختمان‌های تا ۴ یا ۵ طبقه است. با حذف منبع باد حجیم و پرهزینه، فشار آب دوش حمام و آشپزخانه همواره یکنواخت می‌ماند و موتور در برابر خطر سوختن ناشی از بی‌آبی کاملاً ایمن می‌شود. با انتخاب مدل ولوم‌دار متناسب با ارتفاع ساختمان و نصب اصولی به همراه شیر یک‌طرفه و فیلتر توری، آسایش طولانی‌مدتی را برای شبکه تاسیساتی خود رقم خواهید زد.

آیا در انتخاب مدل ست کنترل یا تنظیم پیچ فشار ساختمان خود با ابهام مواجهید؟ در بخش نظرات همین صفحه شرایط لوله‌کشی خود را بنویسید یا برای مشاوره تلفنی رایگان با کارشناسان فنی آرن تجارت مسعودی در اصفهان تماس بگیرید.

منابع و استانداردهای فنی

محتوای فنی و استانداردهای فشار این راهنما بر اساس اطلاعات رسمی کاتالوگ فنی شرکت Pentax ایتالیا (سری‌های Hidromatic و Hidrotank)، استانداردهای جهانی ایمنی مدارهای کنترل اتوماتیک پمپ (IEC ۶۰۷۳۰-۲-۶) و الزامات مبحث ۱۶ مقررات ملی ساختمان تدوین شده است.
