آیا ست کنترل قابل تعمیر است؟ آموزش جامع تعویض برد و قطعات

یادگیری اصول عیب‌یابی و تعمیر ست کنترل پمپ آب، راهکاری فوق‌العاده هوشمندانه برای کاهش هزینه‌های نگهداری ساختمان و جلوگیری از دور انداختن دستگاه‌هایی است که با تعویض یک قطعه ساده دوباره احیا می‌شوند. کلیدهای دیجیتال از ترکیب یک بخش هیدرولیکی (سوپاپ مگنتی و دیافراگم) و یک برد الکترونیکی (رله و ترایاک) تشکیل شده‌اند که بیش از ۸۰ درصد ایرادات آن‌ها مربوط به خال زدن پلاتین رله یا گیر کردن سوپاپ است. با ابزارهای ساده و قطعات یدکی استاندارد، این قطعات در کمتر از نیم ساعت سرویس و تعویض می‌شوند.

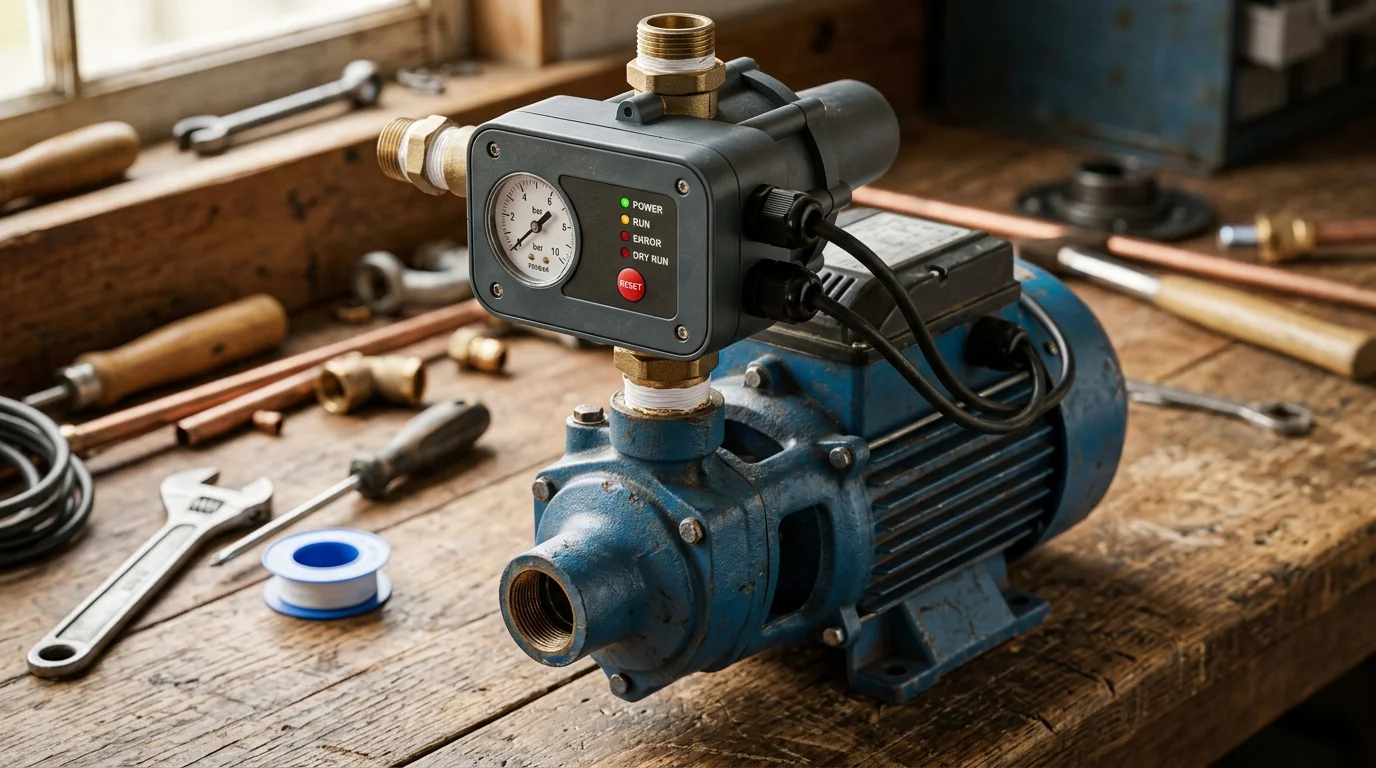

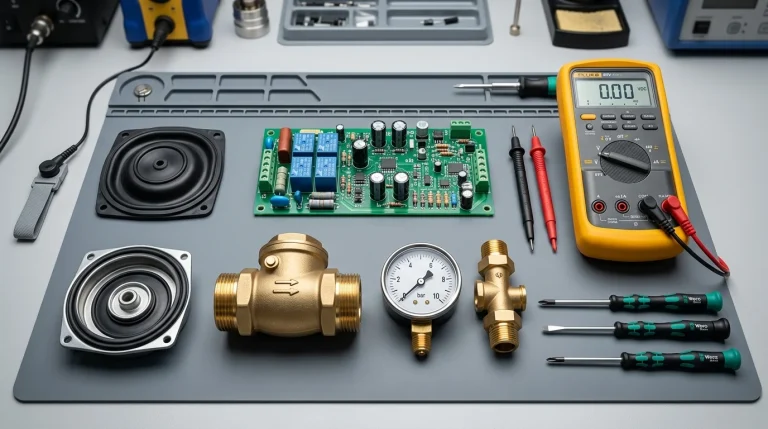

کالبدشکافی قطعات الکترونیکی و مکانیکی ست کنترل و علائم سوختگی

پیش از اقدام برای تعمیر ست کنترل پمپ، باید بدانیم این دستگاه ترکیبی از دو مغز هیدرولیکی و الکتریکی است. در بخش هیدرولیک، یک سوپاپ برنجی یا پلاستیکی دارای آهنربا در گلوگاه ورودی قرار دارد که با عبور آب به سمت بالا حرکت کرده و سنسور اثر هال یا ریدسوئیچ روی برد را تحریک می‌کند. در بخش فوقانی نیز یک فنر قوی و دیافراگم لاستیکی فشار استاتیک لوله‌ها را اندازه می‌گیرند.

۱. سوختن خازن پلی‌استر تغذیه (Capacitive Power Supply)

بردهای ست کنترل به دلیل ابعاد کوچک، فاقد ترانسفورماتور سنگین هستند و از مدار تغذیه خازنی بدون ترانس استفاده می‌کنند. یک خازن پلی‌استر ولتاژ بالای زرد یا خاکستری (معمولاً ۰.۴۷ یا ۰.۶۸ میکروفاراد ۲۷۵ ولت) ولتاژ ۲۲۰ ولت متناوب را کاهش می‌دهد. با نوسانات برق، این خازن ظرفیت خود را از دست می‌دهد؛ در این حالت چراغ Power به صورت کم‌نور چشمک می‌زند و برد توانایی به کار انداختن بوبین رله را نخواهد داشت.

۲. خال زدن و چسبیدن کنتاکت‌های رله الکترومغناطیسی

رله وظیفه قطع و وصل مستقیم جریان برق الکتروموتور را بر عهده دارد. هنگامی که یک پمپ یک اسب با جریان استارت ۸ آمپر به ست کنترل متصل است، جرقه ناشی از قوس الکتریکی در لحظه قطع و وصل، پلاتین‌های نقره رله را ذوب کرده و به هم می‌چسباند (Welded Contacts). در این شرایط، حتی اگر تمام شیرهای ساختمان بسته باشند و سوپاپ مگنتی به پایین بیفتد، برق پمپ قطع نمی‌شود و پمپ ساعتها یکسره می‌چرخد.

۳. رسوب‌گرفتگی شفت سوپاپ هیدرولیکی و نفوذ لجن

در آب‌های سخت شهری، ذرات کلسیم و اکسید آهن روی میله راهنمای سوپاپ رسوب می‌کنند. این رسوب مانع از برگشت آزادانه سوپاپ به نشیمنگاه خود با نیروی جاذبه می‌شود و برد پیام کاذب جریان داشتن آب دریافت می‌کند. تمیزکاری این سوپاپ با محلول سرکه یا جرم‌گیر رقیق مشکل را بدون هزینه حل می‌کند.

آموزش گام‌به‌گام تعویض رله برد الکترونیکی و رفع گیر سوپاپ مگنتی

برای انجام سرویس برد، به یک هویه ۴۰ تا ۶۰ وات، قلع‌کش، سیم لحیم مرغوب و یک اهم‌متر نیاز دارید. ایمنی کار مستلزم قطع برق از تابلوی فیوز اصلی ساختمان است.

۱. دمونتاژ قاب پلاستیکی و خارج کردن برد الکترونیکی

پیچ‌های درپوش شیشه‌ای یا شفاف روی دستگاه را باز کرده و سیم‌های ورودی برق شهر (Line) و خروجی موتور (Pump) را با یادداشت کردن رنگ‌ها از ترمینال جدا کنید. سپس پیچ‌های نگهدارنده برد مدار چاپی به بدنه را باز نمایید. برد را با احتیاط بیرون بکشید؛ مراقب باشید که کابل اتصال ارت به بدنه آسیب نبیند.

۲. دیسولدر کردن رله معیوب و لحیم‌کاری قطعه اورجینال

نوک هویه داغ را روی پایه‌های لحیم رله قدیمی قرار دهید و با قلع‌کش، قلع مذاب را کاملاً جمع‌آوری کنید تا پایه‌ها آزاد شوند. رله قدیمی را بیرون آورده و رله جدید ۱۶ یا ۳۰ آمپر ۲۴ ولت دی‌سی را جایگزین نمایید. پایه‌ها را با قلع مرغوب لحیم کنید و مطمئن شوید که پل قلعی ناخواسته بین خطوط مجاور ایجاد نشده باشد.

۳. شستشوی محفظه فلو سوئیچ و تست عملکرد مغناطیسی

سوپاپ مگنتی را از مجرای پایینی هوزینگ خارج کرده و با یک مسواک نرم آغشته به سرکه سفید رسوبات آهکی آن را بتراشید. یک آهنربای کوچک به شفت آن نزدیک کنید تا از عدم دوقطبی‌زدایی مگنت مطمئن شوید. سپس سوپاپ را در جای خود قرار دهید؛ سوپاپ باید با برگرداندن دستگاه با وزن خود روان حرکت کند.

کالیبراسیون پیچ فشار، تعویض دیافراگم و معرفی مدل‌های گرین در آرن پدیده

پس از اتمام فرآیند تعمیر ست کنترل پمپ، تنظیم مجدد نقطه استارت (فشار شروع به کار) بر اساس ارتفاع ستون آب ساختمان ضروری است. پیچ بالای محفظه فنر که معمولاً با علامت مثبت و منفی مشخص شده، پیش‌بار فنر دیافراگم را تعیین می‌کند.

۱. رگلاژ پیچ استارت بر اساس ارتفاع طبقات ساختمان

به ازای هر ۱۰ متر ارتفاع عمودی ساختمان، فشار استاتیکی معادل ۱ بار روی خروجی ست کنترل اعمال می‌شود. اگر برای ساختمانی ۳ طبقه (ارتفاع ۱۰ متر)، پیچ استارت روی ۱.۵ بار تنظیم شده باشد، وزن آب مانع آزاد شدن دیافراگم شده و پمپ روشن نخواهد شد. در این حالت پیچ را در جهت عقربه‌های ساعت (علامت +) بچرخانید تا فشار استارت روی ۱.۸ الی ۲ بار تنظیم گردد.

۲. معرفی کلیدهای اتوماتیک مقاوم و مجهز به رله تقویت‌شده گرین در آرن پدیده

اگر هوزینگ دستگاه دچار ترک‌خوردگی شده یا برد مدار چاپی به طور کامل سوخته باشد، خرید یک کلید استاندارد جدید با قطعات صنعتی توجیه‌پذیرتر است. در فروشگاه بازرگانی آرن پدیده مسعودی، سه مدل شاخص از خانواده ست کنترل پمپ از برند باکیفیت گرین (GREEN) عرضه می‌شود: ست کنترل گرین مدل PS01A برای پمپ‌های نیم اسب، ست کنترل گرین مدل PS01B دارای درجه مانومتر و رله ۱۶ آمپر و ست کنترل گرین مدل PS01C با سیستم ریست هوشمند خودکار.

همچنین برای عیب‌یابی شرایط خاص می‌توانید مقالات تخصصی علت یکسره کار کردن ست کنترل پمپ و راهنمای جامع علت روشن نشدن پمپ با ست کنترل را نیز مورد مطالعه قرار دهید.

پرسش‌های متداول پیرامون تعمیر ست کنترل پمپ

بررسی عملکرد مدار الکترونیکی و حفاظت در برابر نوسانات ولتاژ یکی از ارکان کلیدی در پایداری سیستم‌های اتوماتیک جریان آب است. نوسانات متداول برق شهری در ساعات اوج مصرف می‌تواند به ترایاک‌ها و رله‌های الکترومغناطیسی برد کنترل آسیب وارد کرده و باعث چسبیدن پلاتین‌ها در وضعیت دائماً روشن شود. بهره‌گیری از وریستورهای محافظ ولتاژ (MOV) و رله‌های تقویت‌شده ۱۶ آمپر در بردهای مرغوب، مانع از سوختن الکتروموتور می‌شود.

آکومولاتور کوچک تعبیه‌شده در ساختار ست‌کنترل با جذب ضربات هیدرولیکی کوچک ناشی از بستن سریع شیرهای اهرمی، مانع از فرمان کاذب سنسور جریان می‌شود. در منازلی که فشار اولیه آب شهری در ساعاتی از شبانه‌روز به بالای ۲ بار می‌رسد، تنظیم دقیق پیچ آلن پشت دستگاه برای هماهنگی با هد استاتیکی ساختمان الزامی است تا از خاموش نماندن بیهوده پمپ در هنگام افت فشار شبکه جلوگیری شود.

بررسی و تمیزکاری ماهانه فلومتر مغناطیسی (رید رله) و هسته شناور در مجرای خروجی ست‌کنترل، مانع از قفل شدن دستگاه در وضعیت خاموش می‌شود. املاح آهکی، جلبک‌ها و ذرات زنگ‌آهن لوله‌کشی‌های قدیمی می‌توانند در اطراف آهنربای استوانه‌ای رسوب کنند و حرکت آزادانه آن را مختل سازند. باز کردن محفظه بالایی و شستشوی قطعات داخلی با محلول‌های رسوب‌زدای استاندارد بدون آسیب رساندن به قطعات پلیمری، صحت ارسال سیگنال قطع و وصل به پردازنده الکترونیکی را برای سال‌ها حفظ می‌کند.

آزمایش صحت عملکرد شیر یکطرفه داخلی هوزینگ ست‌کنترل با ایجاد جریان معکوس دستی، از عدم بازگشت آب پرفشار به سمت مخزن اطمینان می‌بخشد. هرگونه آلودگی شنی یا رسوب کلسیمی روی لاستیک آب‌بند سوپاپ، فشار مدار را در زمان بسته بودن شیرها به تدریج تخلیه کرده و موجب استارت‌های پیاپی و بدون توجیه پمپ در طول شب می‌شود که با تمیزکاری دوره‌ای برطرف می‌شود.

جمع‌بندی؛ بازیابی کارایی کلید اتوماتیک با کمترین هزینه: با اجرای اصولی فرآیند تعمیر ست کنترل پمپ، شما می‌توانید بدون پرداخت مبالغ گزاف برای تعویض کل دستگاه، مشکلاتی نظیر یکسره کار کردن یا روشن نشدن پمپ را به آسانی برطرف نمایید. چنانچه دستگاه شما دچار آسیب‌های ساختاری شدید در هوزینگ شده است، مجموعه بازرگانی آرن پدیده مسعودی با ارائه کلیدهای اتوماتیک استاندارد گرین در کنار شما خواهد بود.
