زانو و سه‌راهی در لوله‌کشی؛ انواع و کاربرد هر کدام در تأسیسات

آشنایی تخصصی با انواع و استانداردهای زانو و سه راهی لوله کشی، ستون فقرات طراحی اصولی خطوط انتقال سیال در پروژه‌های مسکونی و صنعتی به شمار می‌رود. زانوها و سه‌راهی‌ها به عنوان پرکاربردترین اتصالات زاویه‌دار، امکان هدایت مسیر آب، دور زدن موانع معماری و انشعاب‌گیری متوازن به سمت رادیاتورها و شیرآلات را فراهم می‌کنند. انتخاب هوشمندانه زاویه چرخش و هندسه اتصال، نقشی تعیین‌کننده در حفظ فشار هیدرولیکی شبکه و پیشگیری از افت هد ایفا می‌کند.

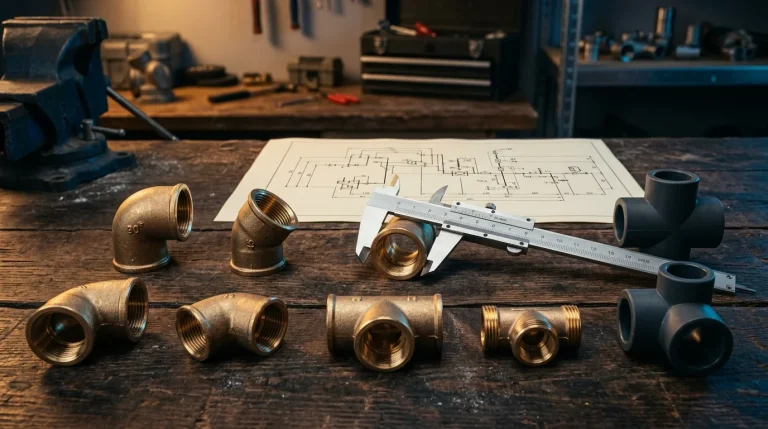

تحلیل انواع زانو: تفاوت زانو ۹۰ درجه، ۴۵ درجه و چپقی در کاهش افت فشار

در بررسی مهندسی زانو و سه راهی لوله کشی، زانوها وظیفه تغییر زاویه مسیر سیال را بر عهده دارند. هندسه داخلی زانو تعیین‌کننده الگوی جریان آرام یا آشفته مایع است و بی‌توجهی به این فاکتور موجب صداهای زوزه درون دیوارها و فرسایش موضعی لوله می‌شود.

۱. زانوی ۹۰ درجه استاندارد (Short vs Long Radius)

زانوی قائمه ۹۰ درجه پرمصرف‌ترین اتصال در گوشه دیوارها و تقاطع‌هاست. این زانوها در دو تیپ شعاع کوتاه (شعاع انحنا برابر با قطر لوله) و شعاع بلند (شعاع انحنا ۱.۵ برابر قطر لوله) تولید می‌شوند. در تأسیسات ساختمانی مدرن، زانوهای شعاع بلند به دلیل کاهش چشمگیر ضربات قوچ و افت اصطکاکی کمتر، اولویت فنی بالاتری دارند.

۲. زانوی ۴۵ درجه؛ راهکار عبور نرم و بهینه‌سازی دبی

هنگامی که لوله باید از روی لوله دیگری عبور کند (پل زدن) یا در داکت‌های تأسیساتی تغییر مسیر دهد، استفاده از دو زانوی ۴۵ درجه جریانی فوق‌العاده آرام پدید می‌آورد. این اتصال به ویژه در سیستم‌های لوله‌کشی فاضلاب صلب الزامی است؛ زیرا برخورد ناگهانی مواد جامد با دیواره زانوی ۹۰ درجه منجر به رسوب‌گذاری و انسداد سریع می‌شود.

۳. زانو چپقی (Street Elbow) با طراحی نر و ماده

زانوی چپقی با داشتن یک سر رزوه‌دار خارجی (روپیچ) و یک سر رزوه‌دار داخلی (توپیچ)، امکان اتصال زاویه‌دار مستقیم به شیرآلات، کلکتورها یا پمپ‌ها را بدون نیاز به واسطه‌های رزوه‌ای نظیر مغزی فراهم می‌کند. این خصیصه طول اتصال را به حداقل رسانده و از نشتی در فضای محدود جلوگیری می‌کند.

انواع سه‌راهی مساوی و تبدیلی؛ انشعاب‌گیری خطوط و لوله‌کشی کلکتوری

بخش دوم در مبحث زانو و سه راهی لوله کشی، قطعات سه‌راهی هستند که یک جریان ورودی را به دو انشعاب تقسیم کرده یا دو جریان مجزا را در یک خط ادغام می‌کنند. طراحی متقارن این اتصالات ضامن توزیع یکنواخت دبی سیال است.

۱. سه‌راهی مساوی (Equal Tee) با سه دهانه هم‌قطر

در سه‌راهی‌های مساوی، قطر هر سه دهانه کاملاً یکسان است (نظیر سه‌راهی ۱۶-۱۶-۱۶ یا ۲۰-۲۰-۲۰). این اتصال برای تقسیم متقارن آب میان دو مصرف‌کننده هم‌طراز نظیر دو رادیاتور مجاور در یک سالن به کار گرفته می‌شود تا افت فشار متقارن برقرار گردد.

۲. سه‌راهی تبدیلی (Reducing Tee)؛ تنظیم هوشمندانه سایز خطوط

در سیستم‌های لوله‌کشی انشعابی سنتی، لوله اصلی باید با دبی بالا حرکت کند اما خروجی به سمت یک شیر تنها نیازمند دبی کمی است. سه‌راهی تبدیلی با داشتن نافی کوچکتر (مانند ۲۵-۱۶-۲۵) به طراح اجازه می‌دهد بدون نیاز به بوشن تبدیل اضافه، انشعاب فرعی را با سایز بهینه استخراج نماید که موجب صرفه‌جویی در هزینه اتصالات و فضا می‌شود.

۳. سه‌راهی ۴۵ درجه انشعاب فاضلابی و سیستم‌های ونت

در شبکه فاضلاب ساختمان، اتصال لوله‌های فرنگی و کفشور به رایزر عمودی باید منحصراً از طریق سه‌راهی ۴۵ درجه انجام گیرد تا پساب با زاویه ملایم وارد جریان ثقلی شده و از برگشت گازهای فاضلاب و خفگی لوله هواکش (ونت) جلوگیری به عمل آید.

۴. تقسیم یکنواخت جریان در کلکتورهای پکیج با سه‌راهی‌های برنجی

در پروژه‌های مجهز به گرمایش پکیج دیواری، هدایت صحیح دبی آب گرم به سمت رادیاتورهای بلوکی یا فن‌کویل‌ها اهمیت بسزایی دارد. استفاده از لوله پنج لایه نیوپایپ سایز ۲۰ همراه با سه‌راهی‌های تبدیلی با ضریب زبری بسیار پایین، دبی یکسانی به کلیه اتاق‌ها می‌رساند و مانع از سرد ماندن رادیاتورهای انتهایی می‌شود.

۵. رعایت شعاع خمش مجاز لوله به جای مصرف بیش از حد زانو

یکی از مزایای بارز لوله‌های پنج‌لایه، قابلیت انعطاف و خم‌پذیری آن‌ها با فنر روکار یا خم‌کن لوله هیدرولیکی است. مهندسان مجرب توصیه می‌کنند در زوایای باز به جای استفاده از زانوهای پرسی برنجی، لوله را با شعاع خمش استاندارد (حداقل ۵ برابر قطر نامی) خم کاری کنند؛ این رویکرد علاوه بر صرفه‌جویی در هزینه اتصالات، ضریب افت اصطکاک مدار را به حداقل ممکن می‌رساند.

کاربرد زانو دیواری پرسی، تفاوت پنج‌لایه با تک‌لایه و محصولات آرن پدیده

متریال و استاندارد ساخت اتصالات زاویه‌دار تعیین‌کننده دوام سیستم در برابر خوردگی، تحمل حرارتی و سهولت نصب است. امروزه در ساختمان‌های پیشرفته، اتصالات برنجی پرسی پنج‌لایه جایگزین اتصالات سنتی شده‌اند.

۱. زانو دیواری پرسی و کوپلی؛ پایه محکم نصب شیرآلات

زانو دیواری دارای یک سر اتصال پرسی برای لوله پنج‌لایه و یک سر رزوه توپیچ برنجی ۱/۲ اینچ است. این قطعه بر روی شابلون‌های فلزی مخصوص روی آجر یا بلوک پیچ می‌شود تا فاصله آکس ۱۵ سانتی‌متری شیر حمام کاملاً تراز و فیکس بماند و در هنگام بستن شیرآلات، لوله درون دیوار دچار پیچش نشود.

۲. مقایسه زانوهای پنج‌لایه برنجی با زانوهای پلی‌پروپیلن (PPR)

اتصالات پنج‌لایه از شمش برنج آبکاری نیکل ساخته شده و دارای اورینگ‌های دوبل EPDM هستند که بدون نیاز به جوشکاری یا حرارت، با پرس هیدرولیکی سریعاً متصل می‌شوند. در مقابل، اتصالات تک‌لایه پلی‌پروپیلن نیازمند اتوکشی دقیق هستند که در صورت خطای مجری و ذوب بیش از حد، دهانه داخلی زانو مسدود شده و افت فشار شدیدی پدید می‌آورد.

۳. تامین مستقیم سبد کامل اتصالات لوله‌کشی در بازرگانی آرن پدیده مسعودی

بازرگانی آرن پدیده مسعودی با دو دهه سابقه درخشان در پخش تأسیسات، انواع زانو و سه‌راهی‌های پرسی، کوپلی و دنده‌ای برندهای نامدار را با گواهی استاندارد عرضه می‌کند. مجریان گرامی می‌توانند ملزومات پروژه را از دسته‌بندی اتصالات برنجی و پلیمری تأسیساتی و بخش تخصصی لوله‌های پنج‌لایه نیوپایپ تهیه فرمایند.

همچنین برای درک بهتر استانداردهای کاربردی، مطالعه راهنمای کاربرد بوشن پرسی پنج لایه و بررسی چک‌لیست خرید لوازم بهداشتی ساختمان پیشنهاد می‌شود.

پرسش‌های متداول پیرامون زانو و سه راهی لوله کشی

دینامیک سیالات و تحلیل افت اصطکاکی در زانوهای ۹۰ درجه با شعاع خمش بلند (Long Radius) در مقایسه با اتصالات کوتاه‌شعاع، یکی از ملاحظات مهندسی در طراحی شبکه موتورخانه است. زانوهای بلند با هدایت آرام خطوط جریان، افت فشار موضعی را تا ۵۰ درصد کاهش داده و مانع از ایجاد تلاطم‌های گردابی و پدیده کاویتاسیون در ورودی کلکتورهای اصلی ساختمان می‌شوند.

در انشعاب‌گیری خطوط اصلی با سه‌راه‌های تبدیل، رعایت زاویه شیب‌بندی استاندارد برای جلوگیری از رسوب‌گذاری ذرات معلق آب در کناره‌های انشعاب فرعی الزامی است. اتصالات گالوانیزه دنده‌ای مرغوب با پوشش ضخیم روی مذاب (Hot-Dip Galvanized)، در برابر تنش‌های کششی ناشی از انقباض و انبساط فصلی لوله‌های فولادی مقاومت کاملی نشان می‌دهند و از بروز ترک‌های مویی جلوگیری می‌کنند.

رعایت استانداردهای رزوه‌کاری ان پی تی (NPT) و بی اس پی (BSP) در اتصالات لوله‌کشی و استفاده از رزوه‌تراش‌های دقیق صنعتی، انطباق کامل دندانه‌های نر و ماده را تضمین می‌کند. استفاده متعادل از خمیر لوله‌کشی و الیاف کنف طبیعی یا نوارهای آب‌بندی در جهت موافق چرخش رزوه، از گریپاژ فلزات در هنگام بستن جلوگیری کرده و اتصالاتی کاملاً خشک، بدون نشتی و قابل بازگشایی در تعمیرات آتی پدید می‌آورد.

استفاده از پایه‌ها و بست‌های نگه‌دارنده ضدلرزش مجهز به روکش‌های لاستیکی نئوپرن در نزدیکی زانوها و سه‌راه‌های اصلی، ارتعاشات ناشی از ضربه قوچ و روشن شدن پمپ‌ها را مهار کرده و از شل شدن تدریجی رزوه‌ها در موتورخانه‌های مرکزی ممانعت به عمل می‌آورد.

استفاده از اتصالات گالوانیزه کلاس ۱۵۰ با پوشش روی محافظ ضخیم در خطوط آبرسانی، مقاومت مکانیکی سیستم را در برابر تنش‌های کششی ناشی از لرزش الکتروپمپ‌ها تضمین می‌کند. رزوه‌های دقیق سنگ‌زنی‌شده این اتصالات، نشت سیال را حتی تحت فشارهای آزمایشگاهی به صفر می‌رساند.

جمع‌بندی؛ بهره‌وری پایدار هیدرولیکی با انتخاب اتصالات استاندارد: تسلط بر جزییات فنی زانو و سه راهی لوله کشی ضامن پیاده‌سازی تأسیساتی ماندگار، آرام و فاقد افت فشار در پروژه‌های عمرانی است. بکارگیری اتصالات برنجی اصل با آب‌بندی مطمئن، آسودگی خاطر مهندسان و مصرف‌کنندگان را تضمین می‌کند. بازرگانی آرن پدیده مسعودی با دو دهه تجربه در زمینه توزیع تخصصی لوله و اتصالات، کلیه ملزومات تأسیساتی را با بالاترین کیفیت و تخفیف‌های ویژه به دست پیمانکاران محترم می‌رساند.
