ست کنترل پمپ آب یا منبع تحت فشار؟ بررسی جامع تفاوت‌ها، مزایا، معایب و هزینه‌ها

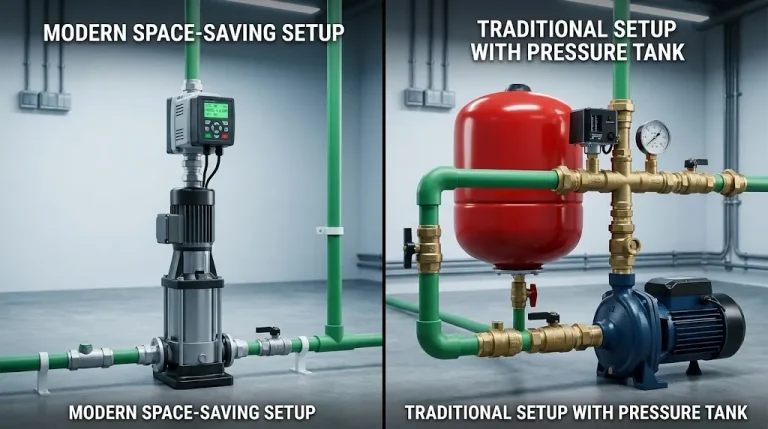

انتخاب میان ست کنترل پمپ دیجیتال و سیستم سنتی منبع تحت فشار دیافراگمی، یکی از حساس‌ترین تصمیمات در طراحی و بازسازی تاسیسات ساختمانی است. هر یک از این دو مکانیزم کنترلی دارای اصول عملکردی، مزایا، معایب و هزینه‌های تعمیراتی متفاوتی هستند که متناسب با ارتفاع ساختمان و الگوی مصرف سنجیده می‌شوند. در این راهنمای جامع از آرن تجارت مسعودی اصفهان، عملکرد فنی، مصرف برق، نحوه استهلاک قطعات و راهنمای انتخاب مقرون‌به‌صرفه میان این دو تجهیز کلیدی را کالبدشکافی خواهیم کرد.

۱. ست کنترل پمپ چگونه کار می‌کند و چه قطعاتی دارد؟

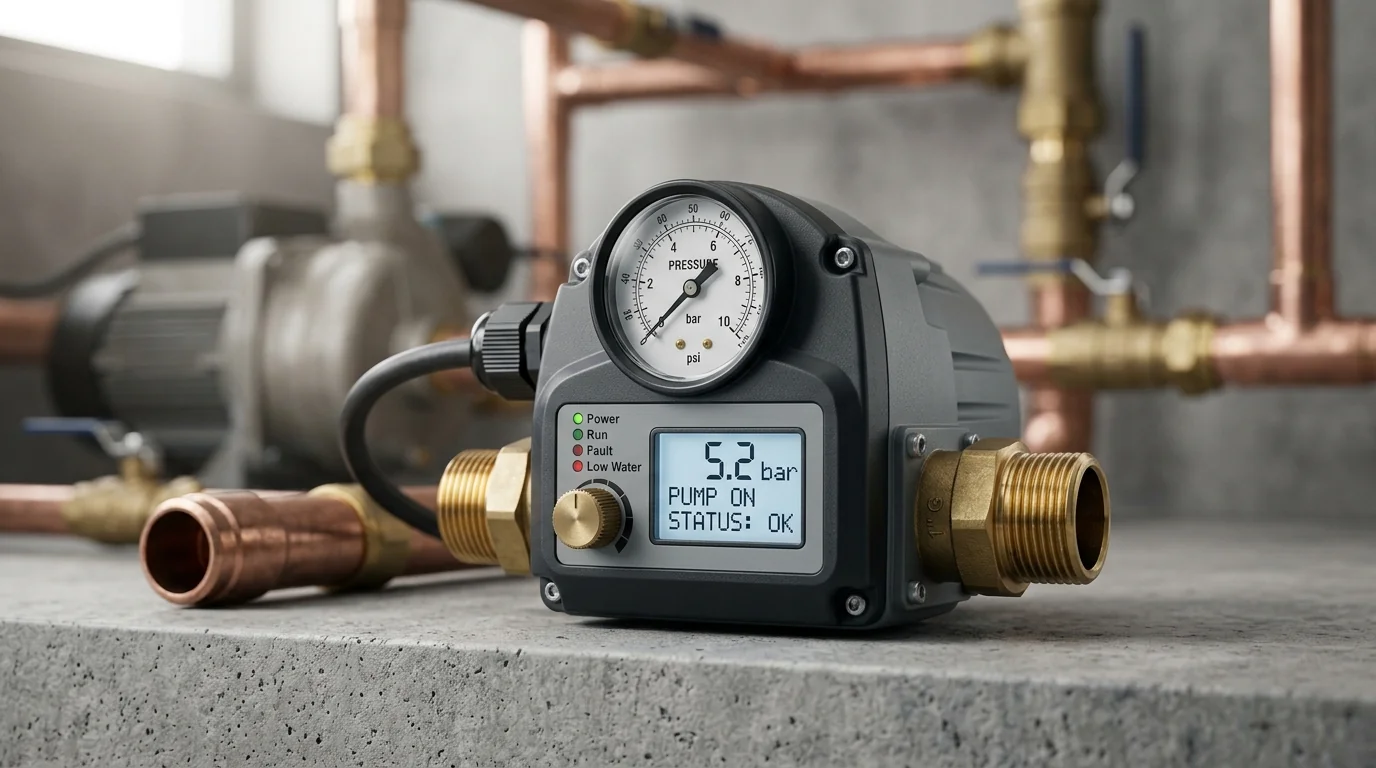

ست کنترل (Automatic Pump Controller)، دستگاهی کامپکت متشکل از یک برد الکترونیکی پیشرفته، حسگر فلو مگنتیک، سوپاپ یکطرفه برنجی، دیافراگم تنظیم فشار و مانومتر است. هنگامی که در ساختمانی شیری باز می‌شود، آب موجود در خط لوله با افت فشار مواجه شده و شناور مغناطیسی داخل محفظه ست کنترل جابجا می‌گردد. سنسور اثر هال یا ریدسوئیچ این حرکت را تشخیص داده و رله خروجی بلافاصله برق پمپ را وصل می‌کند. تا زمانی که شیر آب باز است و حداقل ۲ الی ۳ لیتر در دقیقه آب عبور می‌کند، پمپ پیوسته روشن مانده و فشار آب کاملاً بدون نوسان باقی می‌ماند. پس از بستن کامل شیر و توقف جریان سیال، برد الکترونیکی پس از تاخیری بین ۷ تا ۱۰ ثانیه فرمان خاموش شدن را صادر می‌کند تا فشار خط به حداکثر توان هیدرولیکی پمپ شارژ شود.

مزیت بی‌بدیل این مکانیزم، حذف نوسانات دمای آب در دوش حمام و پکیج‌های دیواری است. در سیستم‌های سنتی منبع دار، فشار آب مرتباً بین بار استارت و استاپ در نوسان است که باعث سرد و گرم شدن آبگرمکن می‌شود؛ در حالی که ست کنترل جریان آب را همانند آب شبکه شهری کاملاً پایدار نگه می‌دارد.

۲. منبع تحت فشار دیافراگمی چگونه عمل می‌کند؟

سیستم منبع تحت فشار دیافراگمی (Pressure Tank System) متشکل از یک مخزن فلزی تحت فشار (معمولاً ۲۴، ۵۰، ۸۰ یا ۱۰۰ لیتری)، تیوپ لاستیکی از جنس EPDM یا بوتیل بهداشتی، پنج‌راهی برنجی، درجه فشار مانومتر و یک پرشرسوئیچ مکانیکی (مانند برندهای دانفوس، ایتال‌تکنیک یا اسکوئردی) است. درون مخزن، تیوپ لاستیکی از آب پر شده و فضای بین تیوپ و جداره فلزی مخزن با هوای فشرده (حدود ۱.۵ الی ۲ بار) پر می‌گردد.

هنگامی که مصرف‌کننده شیر آب را برای شستن دست باز می‌کند، فشار هوای فشرده پشت تیوپ، آب ذخیره شده در مخزن را بدون نیاز به روشن شدن پمپ به لوله‌ها ارسال می‌نماید. پمپ تنها زمانی استارت می‌زند که آب تیوپ تخلیه شده و فشار به حداقل تنظیمی پرشرسوئیچ (مثلاً ۲ بار) برسد. با شارژ مجدد تیوپ و رسیدن فشار به ۴ بار، کلید مکانیکی پمپ را خاموش می‌کند. این ساختار از استارت‌های مکرر پمپ برای مصارف اندک جلوگیری کرده و عمر سیم‌پیچ الکتروموتور را در ساختمان‌های دارای رفت‌وآمد زیاد به شدت افزایش می‌دهد.

۳. ست کنترل برای چه ساختمان‌هایی مناسب‌تر است؟

بر اساس تحلیل‌های میدانی و تجربیات مهندسی آرن تجارت مسعودی در اقلیم اصفهان، استفاده از ست کنترل در سناریوهای زیر بهترین بازدهی را به همراه دارد:

• ساختمان‌های ۱ تا ۳ طبقه (تک‌واحدی یا نهایتاً ۳ واحد): در این ارتفاعات، فشار استاتیکی ستون آب بر روی دیافراگم ست کنترل از ۱.۵ بار فراتر نمی‌رود و رله دستگاه به موقع فرمان قطع می‌دهد.
• فضاهای فاقد موتورخانه و زیرپله‌های کوچک: ست کنترل به دلیل ابعاد کوچک مستقیماً روی پمپ سوار شده و نیازی به اشغال فضای کف یا نصب مخازن بزرگ ندارد.
• مناطقی با نوسان مداوم فشار آب شهری: ست کنترل بلافاصله پس از افت جریان آب، پمپ را متوقف کرده و مانع از سوختن الکتروموتور در زمان قطع آب می‌شود.
• کاربرانی که فرصت سرویس مداوم ندارند: برخلاف منبع تحت فشار که نیازمند تنظیم باد فصلی است، ست کنترل تا سال‌ها بدون نیاز به هیچ‌گونه بازرسی دستی کار می‌کند.

۴. چه زمانی منبع تحت فشار بر ست کنترل ارجحیت مطلق دارد؟

علی‌رغم تمام مزایای ست کنترل، در برخی شرایط فنی استفاده از آن فاجعه‌آفرین بوده و سیستم منبع دار الزامی است:

• ساختمان‌های ۴ طبقه به بالا: در طبقات بالا، فشار استاتیک ستون آب در لوله رانش ممکن است به بیش از ۲ الی ۲.۵ بار برسد. در این وضعیت سوپاپ ست کنترل تحت فشار وزن آب مانده و پمپ خاموش نمی‌شود و یکسره کار خواهد کرد.
• مجتمع‌های مسکونی بیش از ۴ واحد: در آپارتمان‌های با جمعیت بالا، باز و بسته شدن مکرر شیرها باعث می‌شود پمپ با ست کنترل در هر ساعت ۵۰ تا ۱۰۰ بار استارت بزند که منجر به سوختن خازن راه‌انداز و ذوب شدن پلاتین‌های رله می‌گردد. منبع تحت فشار حجم مصرفی را ذخیره کرده و تعداد استارت‌ها را به زیر ۱۰ بار در ساعت کاهش می‌دهد.
• مناطقی با نوسانات ولتاژ شدید: بردهای الکترونیکی ست کنترل در برابر نوسانات صاعقه و افت ولتاژ حساس هستند، در حالی که کلید اتوماتیک مکانیکی پلاتینی مقاومت فیزیکی بسیار بالاتری دارد.

۵. جدول مقایسه هزینه‌های خرید و نگهداری ۵ ساله

تحلیل هزینه چرخه عمر (LCC) میان این دو سیستم در بازه ۵ ساله به شرح جدول زیر خلاصه می‌شود:

۶. راهکار ترکیبی: نصب همزمان ست کنترل و منبع انبساط کوچک

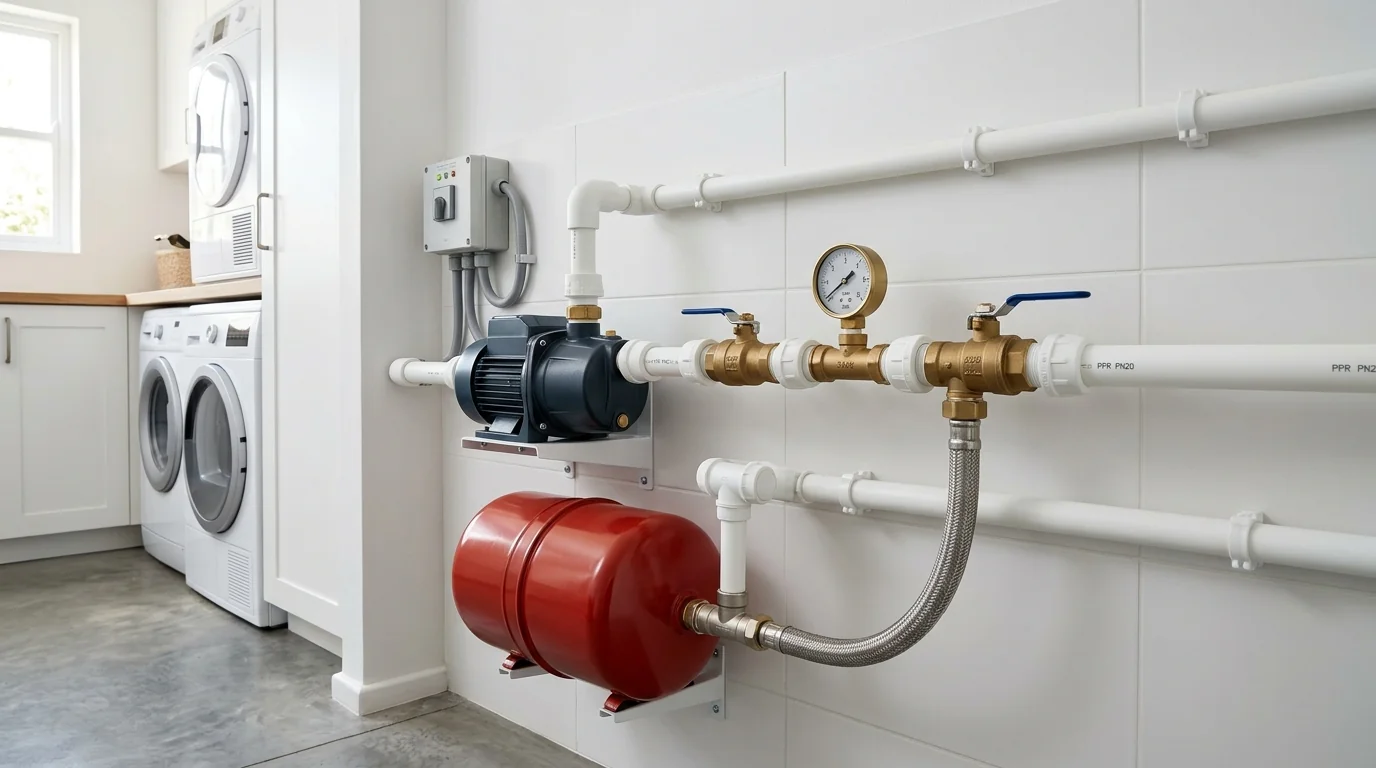

یکی از پیشرفته‌ترین و بی‌نقص‌ترین الگوهای اجرایی در تاسیسات مدرن، ترکیب هوشمندانه یک ست کنترل دیجیتال با یک منبع انبساط دیافراگمی کوچک ۲ تا ۸ لیتری (شناخته‌شده به عنوان پکیج هیدروتانک) است. در این شیوه مهندسی، ست کنترل وظیفه حفاظت بی‌آبی، سادگی سیستم و یکنواختی فشار را ایفا می‌کند، در حالی که منبع انبساط ۲ لیتری، اثر مخرب ضربه قوچ هیدرولیکی (Water Hammer) ناشی از بسته شدن سریع شیرهای اهرمی را جذب کرده و نشتی‌های بسیار ریز لوله‌کشی را خنثی می‌نماید.

با این ترکیب نوآورانه، در صورت چکه کردن جزئی فلاش‌تانک یا شیرآلات، پمپ هر چند ثانیه یک‌بار استارت بیهوده نخواهد زد و برد الکترونیکی ست کنترل نیز در برابر شوک‌های برگشتی هیدرولیکی مصون باقی خواهد ماند. برندهای معتبری همچون گرین و پنتاکس مدل‌های هیدروتانک را به صورت کارخانه‌ای با یک مخزن مخفی طراحی و به بازار عرضه نموده‌اند.

۸. پروتکل‌های طلایی بازرسی و سرویس دوره‌ای تیوپ و فلنج مخازن تحت فشار

برای سیستم‌های مبتنی بر منبع دیافراگمی، رعایت اصول نگهداری تیوپ نقشی محوری در کاهش هزینه‌ها ایفا می‌کند. تیوپ‌های باکیفیت از جنس EPDM بهداشتی در برابر تنش‌های کششی مداوم بسیار مقاوم هستند، اما به شدت در برابر سایش مکانیکی با براده‌های فلزی درون مخزن آسیب‌پذیرند. هنگام تعویض تیوپ پاره‌شده، همواره باید جداره داخلی مخزن فلزی را با دستکش بررسی کرد تا هرگونه پلیسه، زنگ‌زدگی یا لبه‌های تیز آهن زدوده شود. استفاده از گریس سیلیکونی بهداشتی بر روی لبه فلنج، آب‌بندی را بدون آسیب به بافت لاستیک تضمین می‌نماید.

نکته فنی بسیار مهم دیگر، عدم استفاده از کمپرسورهای باد غیرمجاز صنعتی برای باد زدن منبع است. فشار باد باید به آرامی و با تلمبه‌های مجهز به درجه باد گیج‌دار روغنی دقیق تنظیم گردد. شارژ بیش از حد باد باعث کاهش حجم ذخیره آب مفید تیوپ شده و استارت‌های پمپ را بیشتر می‌کند، در حالی که کمبود باد باعث برخورد دیواره لاستیکی به پوسته فلزی و پارگی فوری آن ظرف چند هفته خواهد شد.

۸. پروتکل‌های طلایی بازرسی و سرویس دوره‌ای تیوپ و فلنج مخازن تحت فشار

برای سیستم‌های مبتنی بر منبع دیافراگمی، رعایت اصول نگهداری تیوپ نقشی محوری در کاهش هزینه‌ها ایفا می‌کند. تیوپ‌های باکیفیت از جنس EPDM بهداشتی در برابر تنش‌های کششی مداوم بسیار مقاوم هستند، اما به شدت در برابر سایش مکانیکی با براده‌های فلزی درون مخزن آسیب‌پذیرند. هنگام تعویض تیوپ پاره‌شده، همواره باید جداره داخلی مخزن فلزی را با دستکش بررسی کرد تا هرگونه پلیسه، زنگ‌زدگی یا لبه‌های تیز آهن زدوده شود. استفاده از گریس سیلیکونی بهداشتی بر روی لبه فلنج، آب‌بندی را بدون آسیب به بافت لاستیک تضمین می‌نماید.

نکته فنی بسیار مهم دیگر، عدم استفاده از کمپرسورهای باد غیرمجاز صنعتی برای باد زدن منبع است. فشار باد باید به آرامی و با تلمبه‌های مجهز به درجه باد گیج‌دار روغنی دقیق تنظیم گردد. شارژ بیش از حد باد باعث کاهش حجم ذخیره آب مفید تیوپ شده و استارت‌های پمپ را بیشتر می‌کند، در حالی که کمبود باد باعث برخورد دیواره لاستیکی به پوسته فلزی و پارگی فوری آن ظرف چند هفته خواهد شد.

۹. محاسبات هیدرولیکی هازن-ویلیامز و فرمول تعیین حجم واقعی منبع انبساط

یکی از بزرگ‌ترین اشتباهات رایج در اجرای تاسیسات ساختمانی، انتخاب مخازن تحت فشار صرفاً بر مبنای حدس و گمان یا ظرفیت‌های تصادفی است. طبق اصول دینامیک سیالات و فرمول انجمن مهندسان تاسیسات، حجم نامی مخزن باید پاسخگوی حداکثر تعداد دفعات مجاز روشن و خاموش شدن الکتروموتور پمپ در هر ساعت (حداکثر ۱۵ تا ۲۰ استارت) باشد. رابطه تجربی محاسبه حجم مخزن دیافراگمی به این صورت است که ظرفیت مفید تیوپ ضربدر اختلاف فشار قطع و وصل تقسیم بر حداکثر فشار مطلق مدار، باید حداقل معادل ۲۵ درصد دبی پیک مصرفی واحدها در یک دقیقه باشد.

در صورتی که منبع کمتر از حجم مورد نیاز انتخاب گردد (مثلاً یک مخزن ۲۴ لیتری برای یک ساختمان ۴ طبقه ۴ واحدی)، با هر بار باز شدن ۱۰ ثانیه‌ای شیر آب، پمپ سریعاً استارت می‌زند. این توالی استارت‌های مکرر حرارت سیم‌پیچ موتور را به شدت افزایش داده و پلاتین‌های پرشرسوئیچ را دچار خال‌زدگی و ذوب سطحی می‌نماید. بنابراین مهندسان آرن تجارت همواره برای ساختمان‌های بیش از دو طبقه، نصب مخازن حداقل ۶۰ تا ۱۰۰ لیتری مجهز به درجه باد و اتصالات پنج‌راهی برنجی فورج‌شده ضدسایش را پیشنهاد می‌کنند.
