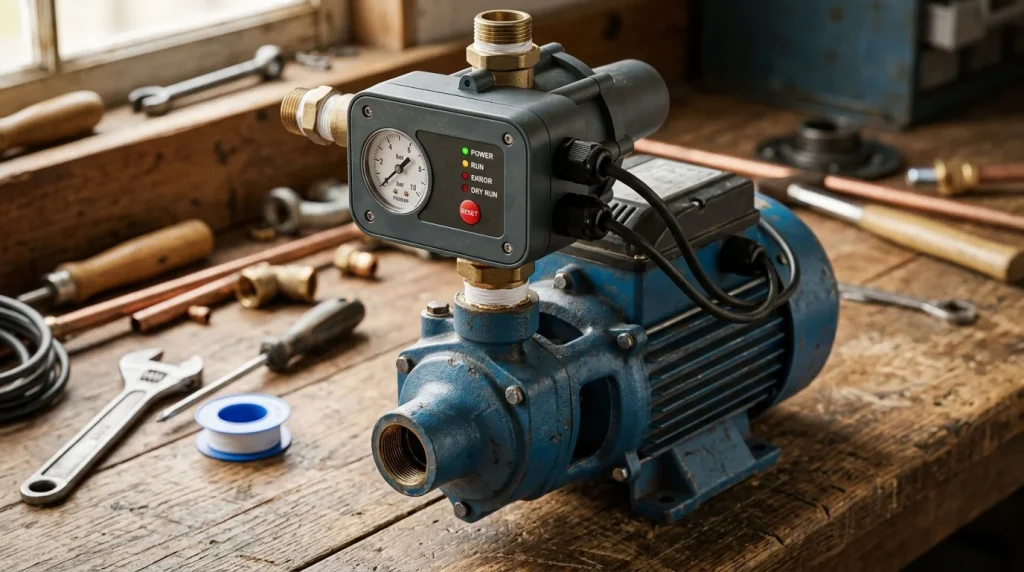

ست کنترل پمپ چیست؟ راهنمای کامل خرید، نصب و تنظیم فشار

پرسش بسیاری از خریداران این است که ست کنترل پمپ چیست و چه نقشی در تثبیت فشار آب ایفا می‌کند؛ این دستگاه یک کلید اتوماتیک دیجیتال جریان‌محور است که با باز شدن شیر آب، پمپ را روشن کرده و پس از بستن آن خاموش می‌نماید. عملکرد هوشمند این قطعه با حذف مخازن حجیم دیافراگمی، فشار آب یکنواختی را بدون نوسان زیر دوش حمام فراهم می‌سازد. همچنین مجهز بودن به سنسور قطع خودکار، مانع از کارکرد خشک پمپ در زمان قطعی آب شبکه می‌شود.

حتماً زمانی که این مقاله را باز کرده‌اید، به دنبال رهایی از صدای استارت‌های مداوم کلیدهای مکانیکی تق‌تق‌کننده قدیمی، یا خسته از تعویض سالانه تیوپ‌های باد مخازن انبساط هستید و می‌خواهید یک‌بار برای همیشه سیستم آبرسانی منزل‌تان را مدرن و اتوماتیک کنید. اما تنوع مدل‌های هیدروتانک، ساده، دیجیتال نمایشگردار و پیچ‌های تنظیم فشار شما را در انتخاب سردرگم ساخته است. مهندسان تاسیسات بازرگانی آرن تجارت مسعودی در این مقاله مرجع، مکانیزم قطعات، نحوه تنظیم، نقشه لوله‌کشی و راهنمای انتخاب متناسب با طبقات را تدوین کرده‌اند. پس همراه ما باشید… 👇

کالبدشکافی عملکرد هیدرولیکی ست کنترل و نحوه هماهنگی سنسورها

ست کنترل (که در استانداردهای جهانی به عنوان Electronic Flow Switch شناخته می‌شود) حاصل ادغام سه تجهیز کلاسیک است: سوپاپ یکطرفه، مانومتر اندازه‌گیری فشار و سوئیچ الکتریکی اتوماتیک. در این دستگاه، فرآیند کنترل آب در دو مرحله فشار و جریان مدیریت می‌شود. زمانی که کلیه شیرها بسته‌اند، آب تحت فشار پمپ در لوله‌ها متراکم است و دیافراگم داخلی فنر را فشرده نگه می‌دارد. به محض باز شدن یکی از شیرهای ساختمان، فشار شبکه افت کرده و فنر آزاد می‌شود؛ این تغییر مکانیکی میکروسوئیچ یا حسگر هال را تحریک کرده و رله برد برق پمپ را وصل می‌سازد.

پس از روشن شدن موتور، سنسور جریان مغناطیسی (فلو) زمام هدایت را به دست می‌گیرد. جریان تند آب، استوانه شناور حاوی آهنربای دائمی را به سمت بالا هدایت می‌کند. مادامی که آب در حال حرکت است، سیگنال وصل بودن به آی‌سی مرکزی ارسال شده و پمپ روشن می‌ماند؛ فرقی نمی‌کند فشار داخل لوله ۳ بار باشد یا ۵ بار، آب با نهایت توان پمپاژ می‌شود. وقتی مصرف‌کننده شیر را می‌بندد، جریان آب متوقف شده و سوپاپ مگنت به جای خود سقوط می‌کند. بورد با یک تاخیر ایمنی ۸ الی ۱۰ ثانیه‌ای، مدار را قطع می‌کند تا آب در خط لوله متراکم شود و آماده مصرف بعدی گردد.

سیستم محافظتی خشک‌کار کردن (Dry-run Protection) برگ برنده این فناوری است. چنانچه آب ورودی قطع شود، پمپ روشن می‌شود اما جریانی برای بالا بردن مگنت فلو وجود ندارد؛ بورد بلافاصله پس از ۱۰ ثانیه برای جلوگیری از سوختن سیل مکانیکی و سیم‌پیچ، پمپ را خاموش کرده و چراغ قرمز Failure را روشن می‌سازد.

مزایا، معایب و محدودیت‌های اجرایی ست کنترل در آپارتمان‌ها

بر اساس بررسی‌های کارشناسی بازرگانی آرن تجارت مسعودی در صدها پروژه تاسیساتی، شناخت دقیق اینکه ست کنترل پمپ چیست نیازمند بررسی مزایا و نقاط محدودیت آن در شرایط واقعی اقلیم و ساختمان‌های کشور است:

مزایای غیرقابل انکار کلید اتوماتیک دیجیتال

• ابعاد بسیار فشرده و حذف متعلقات جاگیر: نیاز به پنج‌راهی برنجی، شلنگ‌های حصیری منعطف، منبع‌های تحت فشار فلزی و گیج‌های مجزا را به کلی از بین می‌برد.
• فشار آب کاملاً خطی و بدون نوسان: در هنگام استحمام زیر دوش، فشار آب هرگز مانند مخازن دیافراگمی کم و زیاد نمی‌شود و در تمام مدت باز بودن شیر، جریان پایدار است.
• استهلاک و هزینه تعمیرات نزدیک به صفر: برخلاف مخازن دیافراگمی که تیوپ آنها هر سال به دلیل سایش و افت باد سوراخ می‌شود، ست کنترل فاقد هرگونه تیوپ مصرفی است.
• قطع خودکار هنگام قطعی آب: سیستم محافظت از بی‌آبی داخلی مانع از سوختن موتور در روزهای افت فشار تابستانی می‌شود.

محدودیت‌های فنی در مجتمع‌های پرواحد

بزرگ‌ترین محدودیت این سیستم، استارت پمپ به ازای هر بار برداشت آب است. اگر در یک ساختمان ۴ طبقه با ۸ واحد مسکونی ست کنترل ساده نصب شود، برای پر کردن یک لیوان آب، وضو گرفتن یا کارکرد فلاش‌تانک پمپ روشن می‌شود. این تعداد استارت بالا (چندصد بار در شبانه‌روز) موجب داغ شدن سیم‌پیچ و مصرف بالای برق می‌گردد؛ لذا در مجتمع‌های بیش از ۳ یا ۴ واحد، استفاده از منبع دیافراگمی بزرگ یا بوستر پمپ دور متغیر توصیه می‌شود.

آموزش گام‌به‌گام نصب، سیم‌کشی الکتریکی و تنظیم پیچ فشار استارت

برای نصب اصولی و درک تجربی اینکه ست کنترل پمپ چیست و چگونه در بهینه‌ترین حالت کار می‌کند، مراحل اجرایی زیر را به دقت در محل تاسیسات دنبال کنید:

1. موقعیت نصب الزامی (کاملاً عمودی): رزوه ۱ اینچ ورودی پایین ست کنترل را مستقیماً روی خروجی عمودی پمپ ببندید. زاویه دستگاه باید کاملاً عمود بر زمین باشد تا پیستون مگنتیک با نیروی جاذبه به پایین سقوط کند.
2. سیم‌کشی استاندارد ترمینال‌های برق: درب جعبه برق را باز کنید؛ کابل برق ورودی ۲۲۰ ولت را به ترمینال‌های مشخص‌شده با عبارت Power (یا LINE) و کابل خارج‌شده از موتور پمپ را به ترمینال‌های Motor متصل نمایید و سیم ارت زرد-سبز را به بدنه وصل کنید.
3. تنظیم پیچ فشار اولیه استارت: در پشت دستگاه پیچی تعبیه شده است. اگر بالاترین شیر آب ساختمان در ارتفاع بیش از ۱۲ متر قرار دارد، پیچ را در جهت علامت مثبت (+) بچرخانید تا فشار روشن شدن افزایش یابد و پمپ بدون تاخیر استارت بزند.
4. راه‌اندازی اولیه و تست دکمه Restart: دوشاخه را به برق بزنید؛ ابتدا چراغ زرد پمپ روشن می‌شود. اگر چراغ قرمز خطای بی‌آبی فعال شد، دکمه ریست را ۵ تا ۱۰ ثانیه نگه دارید تا آب در لوله جریان یافته و سیستم پایدار شود.

جهت بررسی جامع خطاهای احتمالی، مطالعه مقالات علت روشن نشدن پمپ با ست کنترل و همچنین مطلب کاربردی علت یکسره کار کردن ست کنترل پمپ را به شما همراهان گرامی پیشنهاد می‌نماییم.

۱. استانداردهای سیم‌کشی ترمینال فاز و نول (Line و Motor) در برد دیجیتال

در زمان باز کردن درپوش پلاستیکی کلید اتوماتیک، یک ترمینال شش‌پیچه مشاهده می‌کنید که روی برد الکترونیکی با عبارات Line (ورودی برق شهر ۲۲۰ ولت) و Motor یا Pump (خروجی برق به سمت الکتروموتور) علامت‌گذاری شده است. جابه‌جا بستن این دو جفت سیم، شایع‌ترین خطای نصابان مبتدی است که موجب می‌شود پمپ به صورت یکسره زیر بار برود یا سنسور قطع‌کن خشک‌کار از مدار خارج شود. برای اتصال استاندارد، حتماً از کابل سه رشته افشان نمره ۱.۵×۳ با سرسیم‌های پرسی استفاده کرده و سیم زرد-سبز ارت را به بدنه فلزی موتور متصل نمایید.

۲. بررسی تخصصی مدل‌های کلید اتوماتیک گرین (سری PS01A، PS01B و PS01C) در آرن تجارت

در سبد کالایی بازرگانی آرن تجارت مسعودی، سه مدل تخصصی از خانواده کلید اتوماتیک دیجیتال پمپ برند معتبر گرین (GREEN) عرضه می‌گردد که هر کدام برای شرایط هیدرولیکی خاصی مهندسی شده‌اند. برای خانه‌های ویلایی و آپارتمان‌های ۱ تا ۲ طبقه مجهز به پمپ نیم اسب بشقابی شیمجه مدل CPm370، استفاده از مدل گرین PS01A اقتصادی‌ترین گزینه است.

۳. انتخاب کلید اتوماتیک دارای گیج فشار و ریست خودکار برای ساختمان‌های ۳ تا ۵ طبقه

در ساختمان‌های ۳ و ۴ طبقه که از پمپ یک اسب بشقابی شیمجه مدل CPm750 یا پمپ یک اسب بشقابی گرین مدل BP158 بهره می‌برند، نصب مدل رده‌بالای گرین PS01B یا مدل گرین PS01C مجهز به رله ۱۶ آمپری تقویت‌شده، پیچ تنظیم فشار استارت (۱.۵ تا ۳ بار) و تایمر هوشمند ریست خودکار پس از وصل مجدد آب شهری، ایمنی کامل شبکه آبرسانی را تضمین می‌نماید. همچنین برای مقایسه دقیق‌تر با منبع تحت فشار، مطالعه مقاله تفاوت کلید اتوماتیک دیجیتال و منبع انبساط توصیه می‌شود.

۴. کالیبراسیون پیچ بالای کلید (Starting Pressure) بر اساس ارتفاع ستون آب

قانون طلایی تنظیم پیچ استارت آن است که فشار آغاز به کار کلید باید حداقل ۰.۳ بار بالاتر از فشار استاتیک ستون آب ساختمان باشد. به عنوان نمونه، در ساختمانی به ارتفاع ۱۵ متر (معادل ۱.۵ بار فشار برگشتی)، پیچ بالای دستگاه را با پیچ‌گوشتی دوسو در جهت عقربه‌های ساعت بچرخانید تا نقطه استارت روی ۱.۸ تا ۲ بار قرار گیرد؛ در غیر این صورت، وزن ستون آب اجازه باز شدن دیافراگم داخلی را نداده و شیرهای طبقه آخر با افت فشار مواجه خواهند شد.

پرسش‌های متداول پیرامون ست کنترل پمپ چیست

جمع‌بندی؛ نوسازی و ارتقای هوشمند تجهیزات آبرسانی ساختمان گامی اساسی در جهت آسایش و کاهش هزینه‌های استهلاک است. با مطالعه این مقاله آموختیم که ست کنترل پمپ چیست و چگونه ادغام سنسور جریان و دیافراگم فشار در یک پکیج الکترونیکی مدرن، پمپ آب ساختمان را در برابر خطرات بی‌آبی محافظت کرده و فشار آبی پرقدرت و یکنواخت زیر دوش فراهم می‌سازد. انتخاب یک برند معتبر با رله ۱۶ آمپر و برد عایق‌کاری‌شده، سیستم تاسیسات شما را برای سال‌ها بدون نیاز به سرویس تضمین خواهد کرد. بازرگانی آرن تجارت مسعودی با دو دهه اعتبار مستمر در واردات و پخش عمده تجهیزات پمپ و آبرسانی کشور، بهترین مدل‌های کلیدهای اتوماتیک دیجیتال را با ضمانت اصالت کالا و مشاوره فنی رایگان به شما هموطنان گرامی تقدیم می‌دارد. در صورت وجود هرگونه پرسش درباره تناسب ست کنترل با پمپ ساختمان خود، در بخش نظرات با کارشناسان ما مطرح فرمایید تا دقیق‌ترین پاسخ را دریافت کنید. امیدواریم این راهنما برای شما مفید واقع شده باشد.
