لوله پنج لایه گرمایش از کف؛ مشخصات فنی و راهنمای انتخاب و اجرا

انتخاب مهندسی و متناسب لوله پنج لایه گرمایش از کف، ضامن دستیابی به گرمایشی مطبوع، توزیع حرارتی یکنواخت از کف و حذف رسوب‌گذاری در پکیج و کلکتورها است. سیستم گرمایش کفی به دلیل مدفون بودن کامل در زیر لایه‌های بتن، کفپوش سنگ یا پارکت، نیازمند متریالی با طول عمر بالای ۵۰ سال و بدون کمترین ریسک نشتی است. لوله‌های پنج‌لایه با سد اکسیژنی نفوذناپذیر، بهترین رسانایی حرارتی و ضریب انبساط خطی منطبق با بتن را به نمایش می‌گذارند.

اهمیت لایه آلومینیومی در مهار نفوذ اکسیژن و پیشگیری از هواگیری پکیج

در تشریح متالورژی پلیمری لوله پنج لایه گرمایش از کف، بارزترین مزیت این لوله‌ها، سد ۱۰۰ درصدی در برابر نفوذ گاز اکسیژن به مدار بسته حرارتی است. این ویژگی مهندسی نقشی حیاتی در سلامت کل موتورخانه و پکیج دیواری ایفا می‌کند.

۱. فاجعه اکسیداسیون پمپ سیرکولاتور و مبدل‌های حرارتی با لوله‌های معمولی

پلیمرهای ساده مانند پلی‌اتیلن و پلی‌پروپیلن ساختار متخلخل مولکولی دارند که به اکسیژن هوا اجازه عبور می‌دهند. نفوذ اکسیژن به آب داغ مدار، آب را به یک مایع بسیار خورنده تبدیل کرده و موجب زنگ‌زدگی پروانه چدنی پمپ سیرکولاتور، سوراخ شدن مبدل حرارتی پکیج و تولید لجن سیاه رنگ مگنتیت می‌شود؛ لایه پیوسته آلومینیوم در لوله‌های پنج‌لایه نفوذ اکسیژن را طبق استاندارد DIN ۴۷۲۶ به صفر می‌رساند.

۲. ثبات هندسی و حفظ زاویه خمش (Form Stability)

هنگام لوله‌کشی با لوله پنج‌لایه، لوله پس از خم شدن با دست زاویه خود را بدون تمایل به بازگشت حفظ می‌کند. این ویژگی سرعت لوله‌گذاری روی عایق‌های شانه تخم‌مرغی را تا دو برابر افزایش داده و از درآمدن لوله‌ها از خارهای پلاستیکی در قوس‌های تند ممانعت به عمل می‌آورد.

۳. انتقال حرارت بهینه از سیال به ملات بتنی کف

لایه آلومینیومی دارای ضریب هدایت حرارتی فوق‌العاده بالاتری نسبت به پلاستیک خالص است. این امر انتقال گرمای آب ۴۰ درجه به پوسته بتنی کف را تسریع کرده و اینرسی حرارتی سیستم را کاهش می‌دهد تا دمای فضا سریع‌تر به درجه آسایش برسد.

محاسبه طول لوپ‌ها، فواصل لوله‌گذاری و مزیت چیدمان حلزونی

طراحی علمی در اجرای سامانه‌های مدرن گرمایش کفی نیازمند محاسبات دقیق بارهای برودتی و افت هد در مدارهای بسته است. اجرای بدون نقشه مهندسی اغلب به گرم نشدن بخش‌هایی از ساختمان منجر خواهد شد.

۱. استاندارد متراژ مجاز لوپ‌ها در سایز ۱۶ میلی‌متر

سایز استاندارد لوله‌های گرمایش از کف، قطر خارجی ۱۶ با ضخامت دیواره ۲ میلی‌متر (۱۶×۲) است. حداکثر متراژ مجاز یک حلقه لوله ۱۶ متصل به کلکتور ۸۵ متر است. فراتر رفتن از این متراژ افت اصطکاکی مدار را از توان پمپ پکیج خارج ساخته و افت دمای بیش از ۱۵ درجه بین رفت و برگشت ایجاد می‌کند.

۲. تفاوت روش چیدمان حلزونی (Spiral) با چیدمان مارپیچ رانری (Serpentine)

در روش مارپیچ سنتی، لوله داغ از یک سر اتاق وارد شده و با سرد شدن تدریجی به سر دیگر می‌رسد که باعث عدم تعادل دما می‌شود؛ اما در الگوی مدرن حلزونی، لوله از پیرامون به سمت مرکز اتاق چرخیده و مسیر برگشت در میان مسیر رفت به سمت بیرون بازمی‌گردد. این چیدمان تعادل دمایی کامل ایجاد کرده و به دلیل زوایای خمش ۹۰ درجه نرم، کار اجرای لوله را تسهیل می‌کند.

۳. عایق‌کاری محیطی با فوم بتن و نوارهای انبساطی پیرامونی

پیش از لوله‌گذاری، کف باید با ورق‌های پلی‌استایرن فشرده (XPS) یا پنل‌های شانه تخم‌مرغی عایق شود تا گرما به طبقه زیرین نفوذ نکند. دور تا دور دیوارها نیز نوار فوم انبساطی نصب می‌شود تا انبساط ملات سیمان در هنگام گرم شدن، ترکیدگی در دیوارهای پیرامونی پدید نیاورد.

بالانس هیدرولیکی کلکتور فلومتردار و محصولات نیوپایپ در آرن پدیده

علاوه بر الزامات ساختاری، در بررسی تخصصی لوله پنج لایه گرمایش از کف و اجزای جانبی، جعبه کلکتور قلب تپنده مدیریت انرژی در ساختمان به شمار می‌رود. اتصال لوله‌ها به کلکتورهای سنتی بدون شیر تنظیم دقیق، یکی از شایع‌ترین علل هدررفت انرژی و سرمایش ناهمگون اتاق‌ها است.

۱. لزوم بهره‌گیری از کلکتورهای فلومتردار و ترموستاتیک

کلکتورهای رفت مجهز به فلومتر شیشه‌ای شفاف هستند که نرخ عبور آب بر حسب لیتر بر دقیقه (L/min) را به صورت لحظه‌ای نمایش می‌دهند. مجری تأسیسات با چرخاندن پیچ فلومتر، دبی هر مدار را متناسب با متراژ لوله تنظیم می‌کند؛ به عنوان مثال دبی لوپ ۸۰ متری سالن روی ۲.۵ لیتر و دبی لوپ ۴۰ متری حمام روی ۱ لیتر تنظیم می‌شود تا هیچ اتاقی دچار کمبود دبی نگردد. کلکتور برگشت نیز مجهز به شیرهای ترموستاتیک است که قابلیت اتصال به شیرهای محرک برقی (اکچویتور) و ترموستات اتاقی را دارند.

۲. کاربرد بوشن پرسی و مهندسی اتصالات برنجی مطمئن

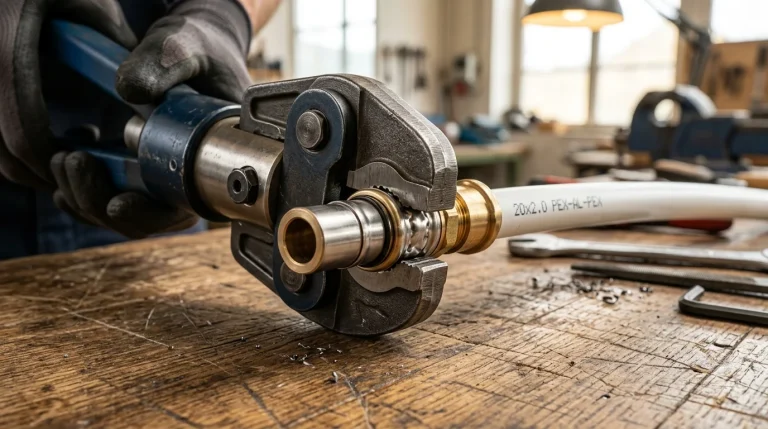

اتصال لوله‌ها به سر کلکتورها از طریق سرشلنگی‌های رزوه مستقیم و اورینگ‌های دوبل صورت می‌پذیرد. در مواقع اضطراری که نیاز به ترمیم لوله آسیب‌دیده باشد، آشنایی با کاربرد بوشن پرسی و بهره‌گیری از اتصالات پرسی فولادی با حلقه‌های استیل ضدزنگ و انبر پرس هیدرولیک، تنها راهکار استاندارد و مطمئن برای آب‌بندی با طول عمر ۵۰ ساله در تأسیسات به شمار می‌آید. همچنین برای انشعاب‌گیری در خطوط موتورخانه، شناخت استانداردهای زانو و سه راهی لوله کشی از بروز نشتی در اثر ضربه قوچ جلوگیری می‌کند.

۳. تست هیدرولیکی و خرید سبد کامل تجهیزات لوله‌کشی از آرن پدیده

پیش از اجرای ملات بتن خودتراز، مدار باید تحت آزمون فشار هیدرواستاتیک قرار گیرد. طبق آیین‌نامه، فشار تست نباید کمتر از ۶ بار باشد و پیشنهاد مهندسی پر کردن مدار با آب تا فشار ۱۵ بار به مدت ۲۴ ساعت است تا هرگونه نشتی در اتصالات کلکتور یا آسیب فیزیکی به لوله‌ها درجا آشکار گردد. بازرگانی آرن پدیده مسعودی با عرضه گسترده انواع لوله‌های پنج‌لایه استاندارد نیوپایپ، سوپرپایپ، اتصالات برنجی پرسی و کوپلی، انواع شیرآلات برنجی و کلکتوری و ملزومات تخصصی نظیر چسب لوله پی وی سی و نوارهای درزگیر، خریدی بی‌واسطه و باضمانت را برای انبوه‌سازان و پیمانکاران تأسیساتی به ارمغان می‌آورد. شما می‌توانید برای تجهیز سیستم‌های گرمایشی به بخش تخصصی فروش لوله و اتصالات ساختمانی مراجعه فرمایید و همچنین برای رادیاتورها و مبدل‌های خود از محصولات باکیفیتی نظیر شیر زانوی رادیاتور گرمایشی و شیر توپکی برنجی ۱/۲ اینچ با نشان استاندارد ملی بهره‌مند شوید.

پرسش‌های متداول پیرامون لوله پنج لایه گرمایش از کف

تحلیل خمش الاستیک و شعاع انحنای استاندارد لوله‌های تأسیساتی در زوایای تند گوشه اتاق‌ها از اهمیت بسزایی برخوردار است. حداقل شعاع خمش مجاز لوله سایز ۱۶ پنج‌لایه پنج برابر قطر خارجی (حدود ۸ سانتی‌متر) با فنر روکار یا توکار است؛ اعمال خمش‌های بسیار تیز بدون استفاده از فنر فولادی می‌تواند موجب چروکیدگی لایه آلومینیومی میانی و افت فشار موضعی شدید در مسیر جریان آب گرم گردد.

اجرای اصولی درزهای انبساطی (Expansion Joints) در بتن‌ریزی کف فضاهای بزرگتر از ۴۰ متر مربع، از ترک‌خوردگی سرامیک‌ها در اثر انبساط حرارتی بتن ممانعت به عمل می‌آورد. در نقاط عبور لوله‌ها از درزهای انبساطی دال بتنی، عبور دادن لوله از داخل غلاف‌های محافظ خرطومی عایق‌دار به طول حداقل ۴۰ سانتی‌متر مانع از وارد آمدن تنش‌های برشی به بدنه لوله می‌شود.

طراحی علمی عایق‌های حرارتی کناره دیوارها با استفاده از نوارهای پلی‌اتیلن فوم متالایز با ضخامت حداقل ۱۰ میلی‌متر، از ایجاد پل‌های حرارتی و انتقال حرارت به اسکلت بتنی سازه پیشگیری می‌کند. این عایق‌های پیرامونی با جذب تنش‌های فشاری انبساط دال شناور بتن، از بالا آمدن لبه‌های سرامیک و ایجاد صداهای ترق‌ترق در کفپوش‌های پارکت هنگام راه‌اندازی فصلی سیستم گرمایش جلوگیری به عمل می‌آورند.

پایش مداوم درجه حرارت آب ورودی به مدار لوله‌گذاری کفی از طریق شیرهای مخلوط‌کننده سه راهه و شیر ترموستاتیک، دمای کفپوش را همواره زیر ۲۹ درجه سانتی‌گراد نگه می‌دارد تا علاوه بر حفظ سلامت مفاصل ساکنان، از پیرشدگی حرارتی لایه‌های چسب و بتن ممانعت گردد.

جمع‌بندی؛ آسایش حرارتی ایده‌آل با لوله‌های پنج‌لایه مهندسی: پیاده‌سازی اصولی لوله پنج لایه گرمایش از کف ضامن آسایش ساکنان، کاهش ۳۰ تا ۴۰ درصدی هزینه‌های سوخت، حذف رادیاتورهای جاگیر از روی دیوارها و جلوگیری دائمی از پوسیدگی و هواگیری پکیج و موتورخانه است. بازرگانی آرن پدیده مسعودی با دو دهه سابقه درخشان در تأمین مستقیم لوله‌ها و اتصالات پنج‌لایه، کلکتورهای پیشرفته و ابزارهای پرسی، بستری امن برای خرید مطمئن و دریافت مشاوره‌های فنی رایگان به سراسر کشور فراهم آورده است.
